河流是大地的血脉，养育了一方土，恩泽了一方人。每条河流的背后，都是千万水利人默默的守护，而这一份守护，光凭人力可是万万不行的。今天，就跟着小编来看看水利人的这些秘密武器吧！
4 k( \7 d1 L4 S; N' K/ P e3 t; _+ Z 河湖监测监控设施
& r1 z* F0 m5 o% X 1 基本种类1.1 视频监控系统" N/ l4 P" ]/ B" F+ H) b
视频监控系统主要由图像工作站、前端设备（摄像机）、视频控制设备、网络设备等组成。 / V1 @, S9 l0 l0 [6 b, A2 d( J

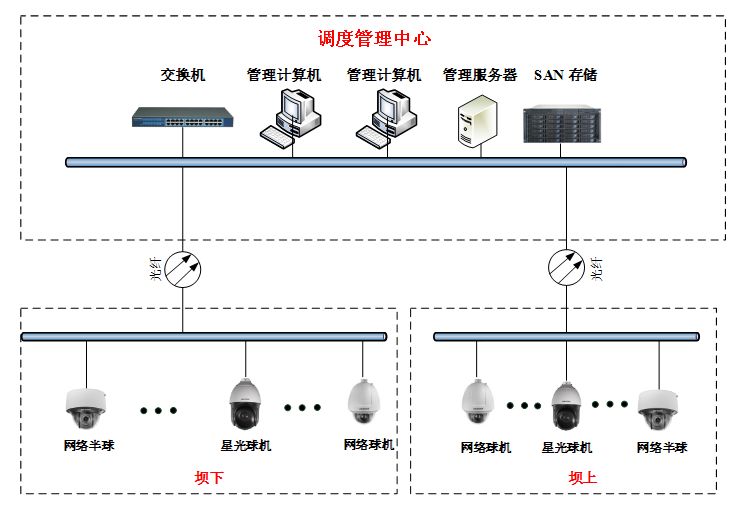

视频监控系统结构图 + ]( P9 t; H) l( F' ]7 C
图像信号由前端监视点设备采集后，通过交换机传输至中控室网络硬盘录像机进行存储，并经网络硬盘录像机在监视器中显示实时视频图像。视频流还通过网络硬盘录像机经光纤网络传入管理中心。 0 p# r4 [/ P% T7 ]9 _2 u
视频监视系统主要用于对工程中重要区域和设备的情况进行远程自动监视，对工程现场状况进行定期巡视、预警，进行安全保卫。系统能对监视场景进行录像，便于事故分析。
" ^/ R3 m2 g3 s0 W 前端监视点设备
( ]8 ]6 V. A4 [( a X* x7 ], |: _ 管理计算机 1.2 水雨情监测系统: _, u0 @0 Z% K# b, n$ @0 ~2 e
水雨情遥测系统是应用遥测、通信和计算机等现代科技，完成对流域降水量、水位、蒸发量等水文信息的实时遥测、传送和处理，通过水情预报提供引水调度、及防洪排涝所需的水情信息，为水库、流域及水资源合理利用等方面的运行调度决策提供科学依据。
/ W; ?, p# H0 {( i- I5 A& \ 水雨情监测一体站  ! A# U* K; S5 ?( b* p
水雨情测报系统主要用于实时监测水库上下游区域及沿岸的水雨情，经处理后，基于以上基础数据可以全面了解流域内的降雨分布特征、洪水特征等，可以指导水库洪水预警和洪水调度。
0 S6 P' g& y# t4 k 雨情监测 8 h! ?* z1 C: }; b7 X" R: h
" d+ M. [& i R1 z4 S6 x

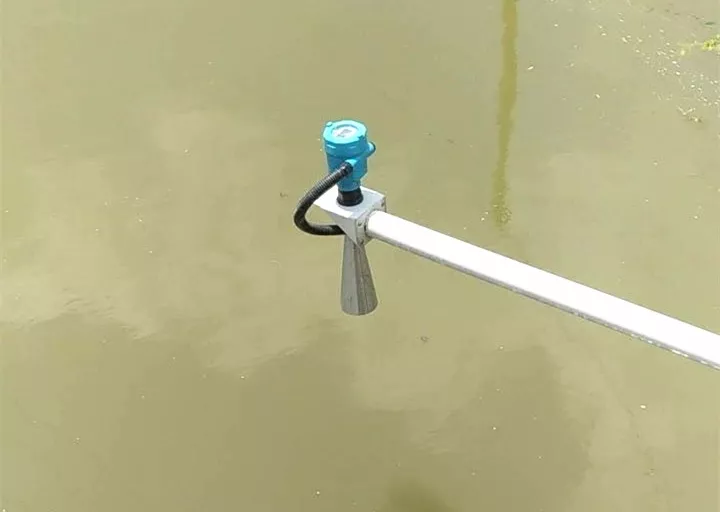

雷达水位计  $ [3 E$ Q- }* U7 i8 Q- x2 A, }
蒸发站 1.3 流速监测8 a4 \3 t- K4 i4 C( F
河道的流速监测，常用在防洪排涝的主要河段位置。常用测定方法主要有超声波测定、雷达测定，和多普勒流速仪测定三种。其中以多普勒流速仪测定的准确率较高。 + [- }6 l9 d6 V& a, P5 a
多普勒流速仪，即水平声学多普勒流速剖面仪，应用声学多普勒效应原理制成。它用水平H-ADCP进行断面流速流向的测量，同时测量出当前的水位值。通过测量断面上某一层的流速，利用指标流速法得到断面平均流速，再通过实测的水位数据计算出断面面积，最后二者相乘可以得到断面流量数据。 ( s! {1 |$ J' N' j9 b5 a1 F
- ~4 @2 o4 f5 Q4 a

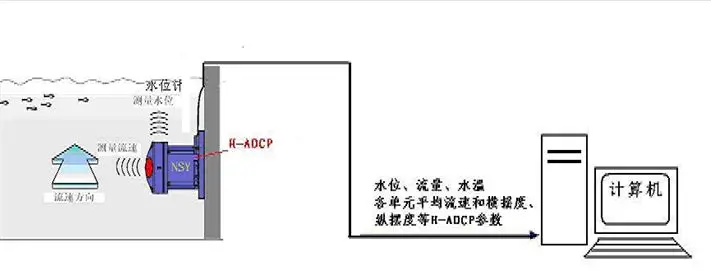

流量自动监测系统框架  " i& n. ^7 c' C0 f5 X- W: ]
H-ADCP传感器 1.4 水质监测系统/ d- Q2 T+ x+ j1 R: ^
水质自动监测站工程是一套以在线自动分析仪器为核心，运用现代传感器技术、自动测量技术、自动控制技术、计算机应用技术以及相关的专用分析软件和通信网络所组成的一个综合性的在线自动监测系统。水质在线自动监测系统是一个把多项监测指标的分析仪表组合在一起，从采样、分析到记录、整理数据（包括远程数据）、中心遥控组成的系统，结合相应的监控及分析软件，实现实时在线自动监测，满足运行可靠稳定，维护量少的要求，并可实现无人值守。  4 \$ b+ z0 z" V
浮标式式水质监测器
. J" e! k. u' C+ R! l1 ~ 箱式水质监测 · 预警站 1.5 广播预警系统
b I' }' e* \! x9 c& D* l; z; c 广播预警系统包括总控级、闸控级两层。总控级为调度中心软件平台的广播接口模块；闸控级为水闸设置的广播主机、寻呼话筒、功放、对讲机和扬声器等。 5 t) a7 [: ^5 P \
广播接口模块可通过程序通信接收闸门计算机监控模块的输出信息，播放相关信息内容；同时，预警系统配有寻呼话筒，通过话筒可以定向向某一个广播分区进行实时喊话。 2 R ]/ E8 L4 g8 y0 E; I
' w9 k. B" ]* }! X5 H' v5 K5 c

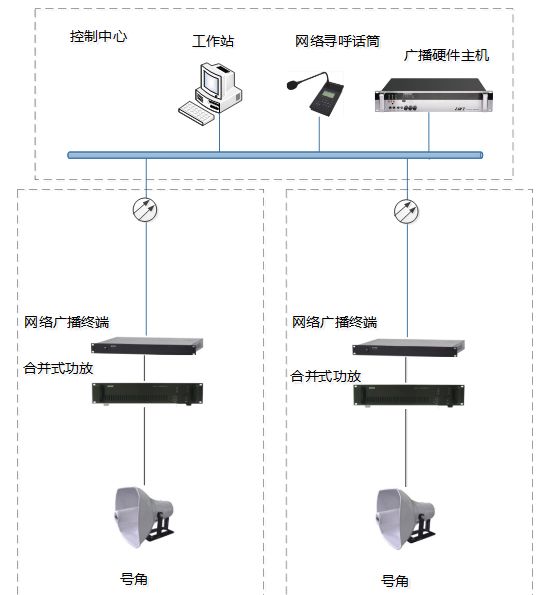

广播预警系统结构图
W7 m* y) C+ n 随着河道管理设施的日益完善，除闸站、管理房等周围，可考虑将广播预警系统增设到更大的范围中，如：河道危险河段、人流活动较密集处等。 1.6 调度中心# H" F' S+ j# M' \$ s
介绍完了常用的几种监测监控设备，最后是重点：调度中心。所有的监测数据汇集到了调度中心进行统一分析、调配。

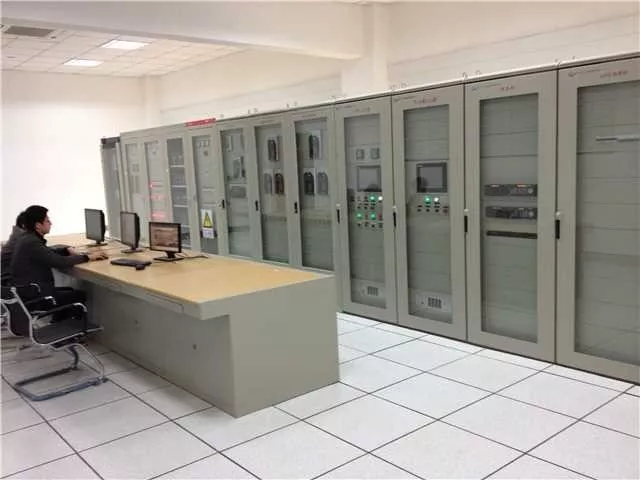

# Q, }7 ]! R! H7 ~ f. ]) | 一般的调度中心区块可以分为标准化机房、会商室、监控中心。机房建设主要包括机房环境建设和网络设备架设，为信息化管理平台提供硬件环境支撑。会商室主要包括LED大屏显示系统、会议发言系统、扩声系统、集中控制等组成。
! R6 x+ S: J8 _) y9 e* x$ h1 \; c 2 放置位置2.1 平原河道内3 b. m# M2 U8 a r
镇区防洪控制断面、重要圩区、重要水利工程等处宜设置水位监测设施。  1 O8 v/ C0 u {4 o% X# H
平原河道 · 水雨情监测  1 T6 @, D9 _! H7 x+ d! N& d: l( }
平原河道 · 视频监控 2.2 山丘区中小流域- a6 g, I/ I6 m
镇区防洪控制断面宜设置水位、流量监测设施。  ! y. c8 {0 v' V i* z7 z! S" ?
山丘区河道 · 水位雨量站  fill=%23FFFFFF%3E%3Crect x=249 y=126 width=1 height=1%3E%3C/rect%3E%3C/g%3E%3C/g%3E%3C/svg%3E)
1 T7 q; ?+ |8 r1 ` 山区河道 · 水雨情监测 2.3 其他
+ w7 j2 d4 W9 E U+ n/ Z6 H 在水位流量监测点、管理房、水闸、泵站、重要堰坝、险工险段等河湖重要位置布设必要的视频监控措施。
, t7 K7 q4 r5 W% p/ N% l+ Q! m7 X 兰江重要河段视频监控
( G" G# k0 m" n 泵站视频监控 结语 在建设美丽河湖的背景之下，坚持共管共享。以河湖现代化建设为向导，推动河湖大数据运用与管理，强化“智慧管水”、“智慧治水”的河湖管理基础设施建设。 $ z9 i }/ \8 o! S
其中，河湖的管护设施建设，要进一步完善监测、监控设施。监测、监控设施应能自动采集、长期自记、自动传输、统一汇聚共享。监测、监控设施应按照流域区域整体考虑，尽量与河湖治理工程同步设计、同步施工、同步投入使用。 5 i% C* ?& d; w3 Q; {" _
素材来源：杭州定川信息技术有限公司、兰溪市水务局 % D3 H: G' g7 M$ G
