声学波浪流速剖面仪: o L8 S/ E* x) U+ h" M

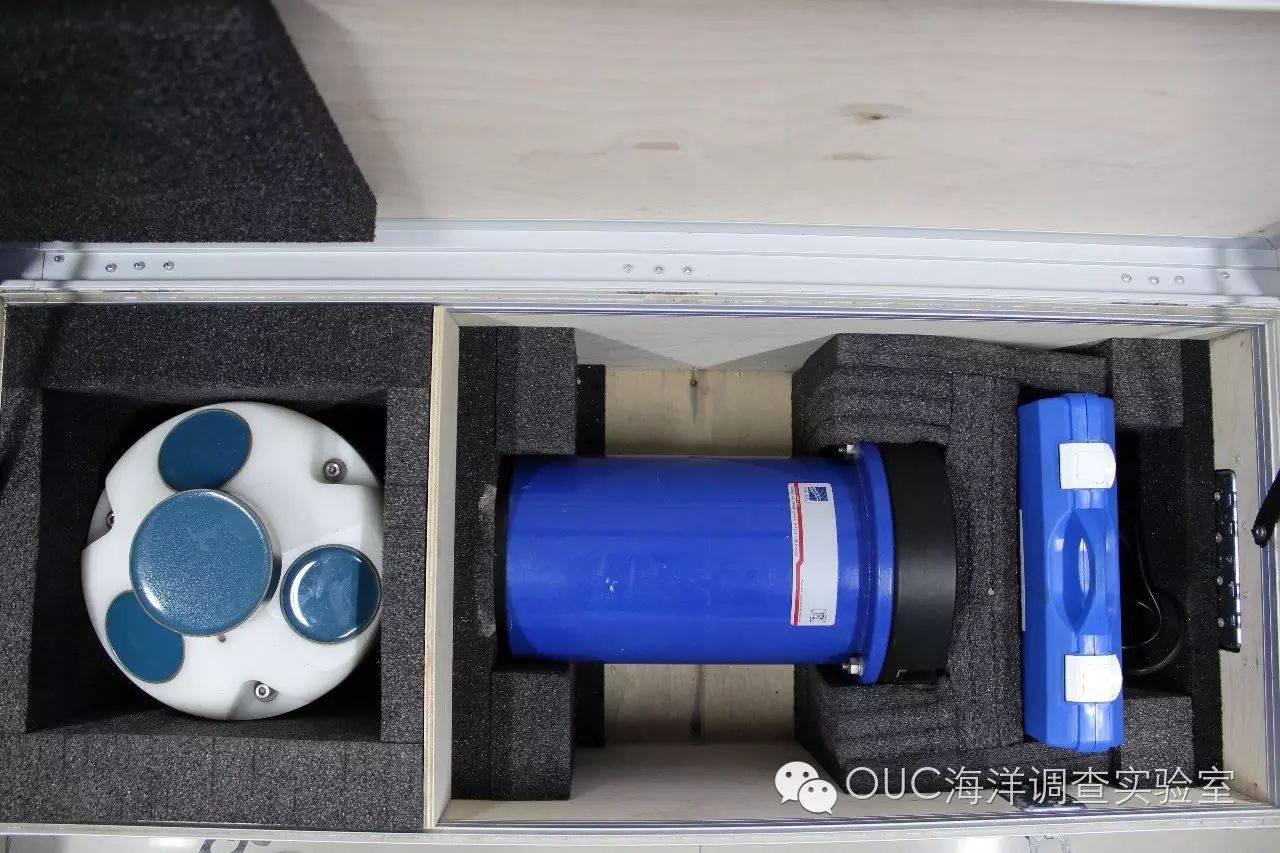

Acoustic Waves and Currents 实拍展示 ; @4 i+ ]( n8 Z3 b1 ~# N
设备名称:声学波浪流速剖面仪 英文名称:Acoustic Waves and Currents 型号:AST 600kHz 测量参数:海流的流速、流向,波浪的波高、波向等 仪器公司:挪威Nortek公司 仪器公司简介: 3 i: A0 `5 c' H W/ Y& G
挪威Nortek公司致力于开发和生产声学多普勒流速剖面仪( ADCP)和 流速仪,应用于海洋、河流、湖泊和实验室。该公司在中国设有分公司——中国青岛诺泰克测量设备有限公司,还曾于最近到海大进行宣讲, 招聘营销人员和技术人员。
工作原理: 1、海流:从名称看便可知,它同ADCP有相似之处。浪龙同样利用多普勒频移原理测量流速剖面。详细内容参见有个ADCP仪器介绍。 2、海浪:浪龙可以测量得到海流原始数据,包括压力、流速和AST。 压力通过测量声信号在水中的衰减,由仪器安装深度和水面波浪频率决定。 AST--AcousticSurface Tracking,声学表面跟踪。浪龙仪器中间的波束向上发射垂直短波波束,声波遇到水气界面很好地被反射回来,通过测量每一个声束从发射到水面再返回的时间,可估计仪器到水面的距离。 压力和流速数据无法直接观察波形,需进一步的后处理,而AST直接测量水面,记录可能精确地看到波浪剖面。
技术参数: 流速测量: 声学频率
2 d/ e5 _: {4 c3 F8 T3 q/ n% S; { | 600KHz4 n" b9 F4 q( a
| 声学波束
0 I7 X) R, L u | 4 波束(垂向1 个,25 度倾角3 个)( \4 Z9 p) d; z' D7 @3 T
| 流速范围2 |4 c8 U5 T+ b% O! W6 S7 f% n+ y1 {
| 沿水平方向±10m/s,0 Y/ N0 F" p) g- p" ]2 h
沿波束方向±5m/s
+ m% p. L3 N/ m6 z7 n | 流速精度
8 E; H5 }! h7 q0 X3 G! W8 ~ | 所测流速的1%,* G5 L& @4 Y' a3 F8 O
| 流向(液态倾斜仪的磁通门罗经)精度' f" x* t& ]+ ?2 W( E1 x5 P
| 2°$ u2 r9 M: ]3 h7 _
| 流向范围
1 ]8 P- p* P$ c; T5 c | 0~360°
) D' F+ e1 z1 G9 S% L) ^ | 波浪测量:最大深度6 y0 {2 N* A. ~! H" J0 l* ^
| 60m
% M7 e. T) y8 B h- m | 采样时长
' B$ `; S; d- N$ r0 N& r9 Y | 1~50s
9 m* w5 j/ X, Z | 压力范围(压敏电阻)- B3 J2 g' C+ w2 ~) F) E/ i
| 0~50m
: D" {. }$ o& ~+ v | 压力精度/分辨率
. o( c5 f. X4 D' O( T | 0.25%/优于每一采样满量程的0.005%数据5 w, Q3 N, C' @& v
|

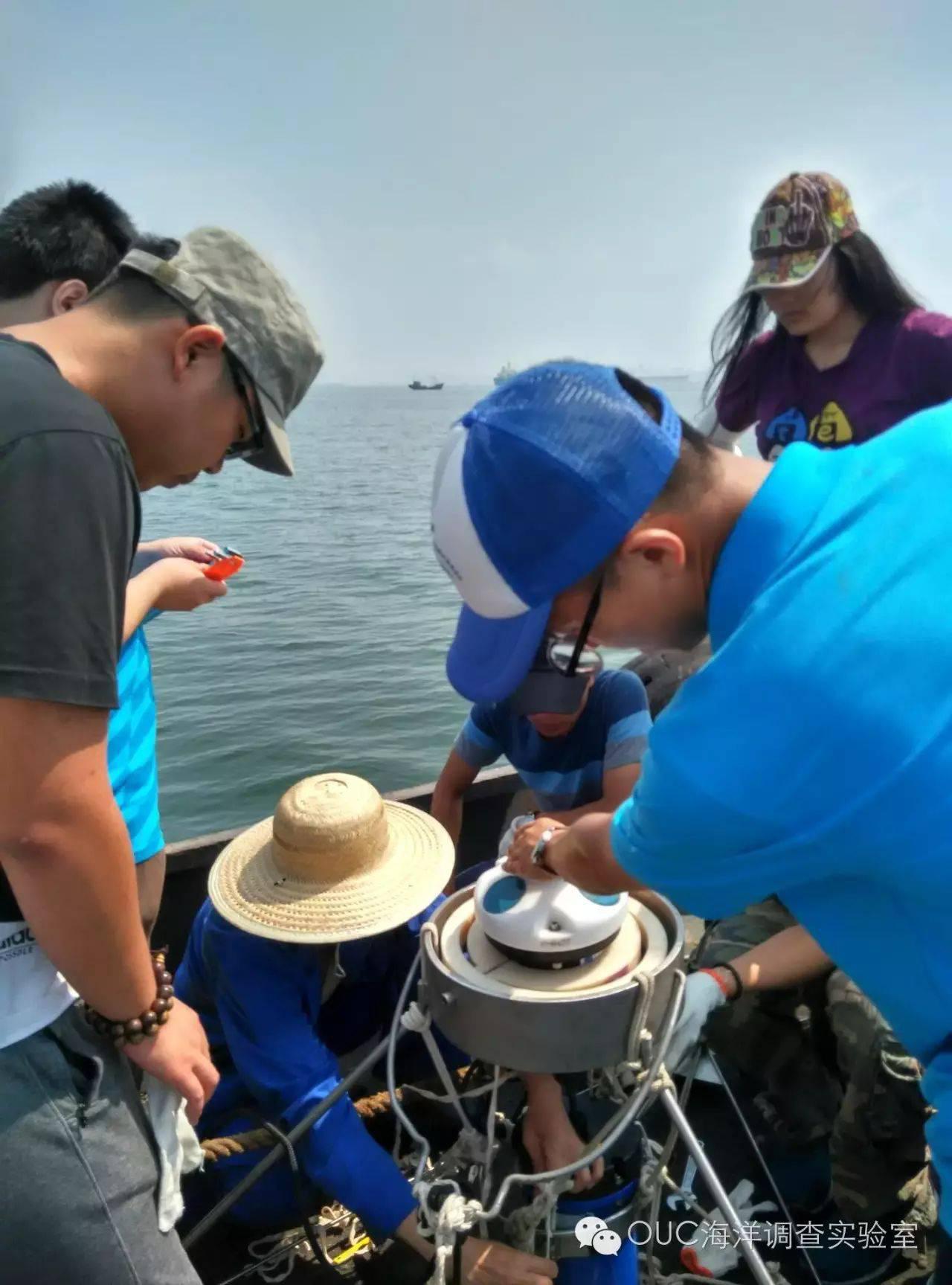

仪器优势: 优于普通声学波浪流速测量技术: 1.测量并记录由水底至水面的整个水流剖面的各个层次流速流向 2.波高数据由压力传感器(仅对长周期敏感)和AST同时测量给出,可同时测量长周期波和短周期风浪。 工作照片: ' T @. A0 @3 Z; }" |, f
