: g- f+ y) b2 V7 \# C7 R1 u 一、仪器核心技术参数 ' N1 w M2 J# y7 j- d( W X) i
流速测量范围 0.02-5m/s，精度 1.0%±1cm/s，分辨率 1mm/s； ; n$ v. {- Y* @7 s6 I
水深测量范围 0m-10m，精度 ±1cm，分辨率 1mm； 8 V0 j) E: Y2 I9 j
温度测量范围 - 20℃-65℃，精度 ±0.5℃，分辨率 0.1℃； 7 X9 k+ U9 k! {: @* S+ k5 I; G
流量测量范围 0.001m³/s-999999999m³/s，精度 ±3%，分辨率 0.001m³/s；
- M x$ t# [# J7 I 供电为直流 10V-24V，12V 工况下工作电流小于 0.1A，输出 RS485（Modbus-RTU）信号； . }: a' p: t- N$ R2 j/ e' l! g* [% H
防护等级 IP68，工作温度 - 20℃-65℃（无结冰），存储温度 - 35℃-75℃。 . N2 c" Y9 d& K. E. W* h
二、现场安装规范 ) k- G- ^+ ~6 N, u, h0 U3 F/ E

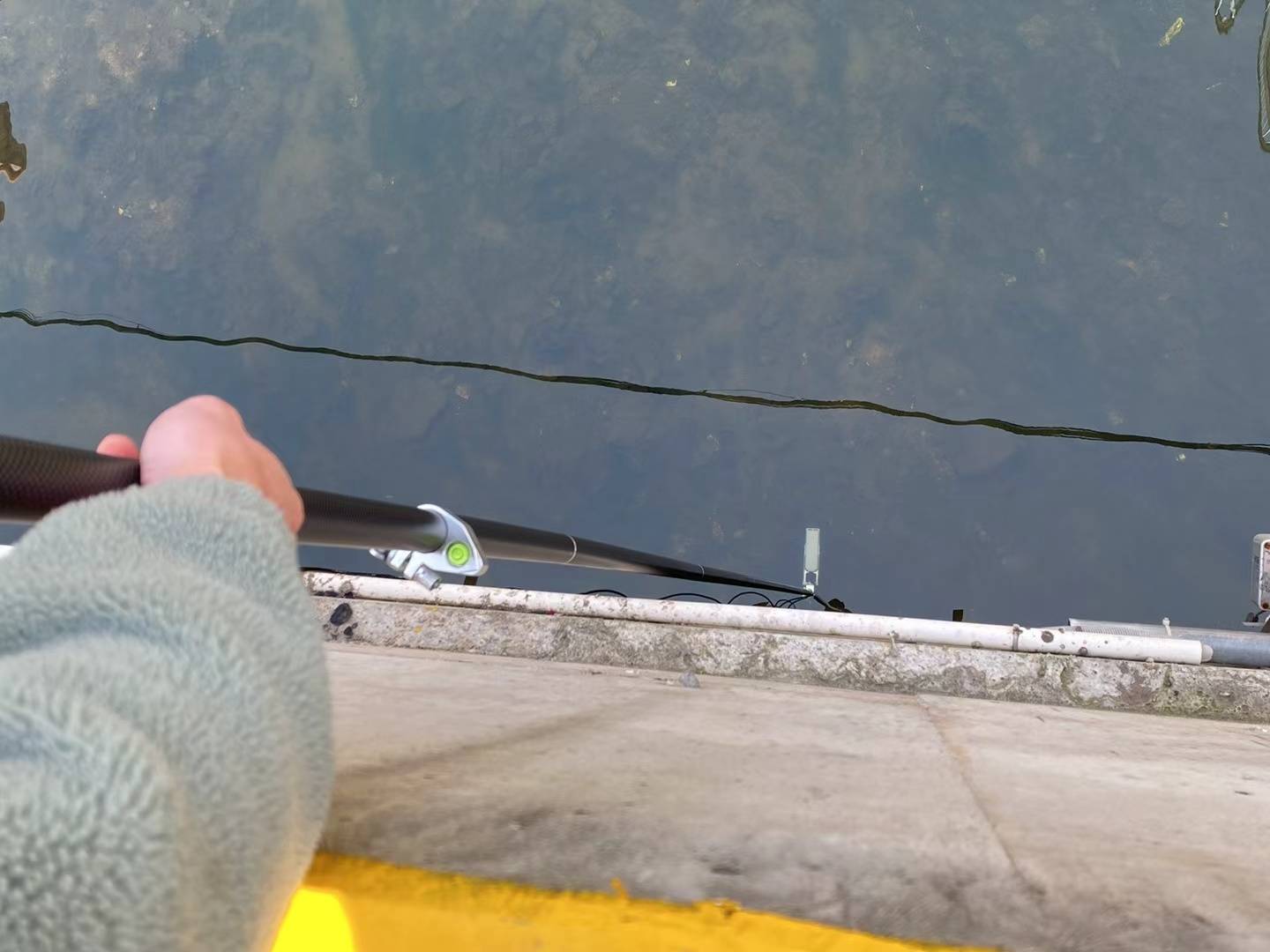

工作人员需将探头通过管夹固定在碳纤维测杆指定位置，提前设定好探头安装高度与淤积深度参数。探头需完全平行于水流方向沉入待测水体，且与水底保持合理间距防止淤泥覆盖感应部位。探头导气管需安置在干燥非水环境，四芯航插按引脚定义直接对接探头与手持控制器，不得私自更改接线顺序，电缆延长需采用专用连接装置。
, p6 }3 F( L3 i% w, r+ a
' u& ]; H; q/ b' b4 E 三、控制器核心操作
, P: O8 l$ ?# g4 W7 G9 S! Y 长按确定键 4 秒开机，待屏幕加载完成后可通过方向键切换界面，长按返回键 4 秒即可关机。在流量采集界面按确定键启动程序，完成预热后仪器自动采集流速、水位、水温及流量数据，采集中按左键可存储单条历史数据，确定键可调出菜单完成累积流量复位、WIFI 开关等操作。仪器可存储 16 次采集数据，单次最多记录 2880 条，超出上限将自动覆盖最早数据，在历史数据管理界面可完成数据查看、删除与信息修改。 6 t. ~0 K" A) t$ Q/ ]
四、上位机配套操作
4 Q7 U8 U0 [+ i" g7 k- O 上位机需按系统版本安装对应驱动与运行库，通过串口与控制器连接后，可读取并修改仪器配置参数，也可在专业指导下完成仪器程序升级。非标准堰槽测量时，可通过上位机导入截面积表，历史数据需先查询再下载至本地，最终可导出为 Excel 格式用于分析存档。
/ j! s) u U% p$ l 五、实际项目应用 0 t5 f+ f+ j! Z5 |* ~" P1 _# n

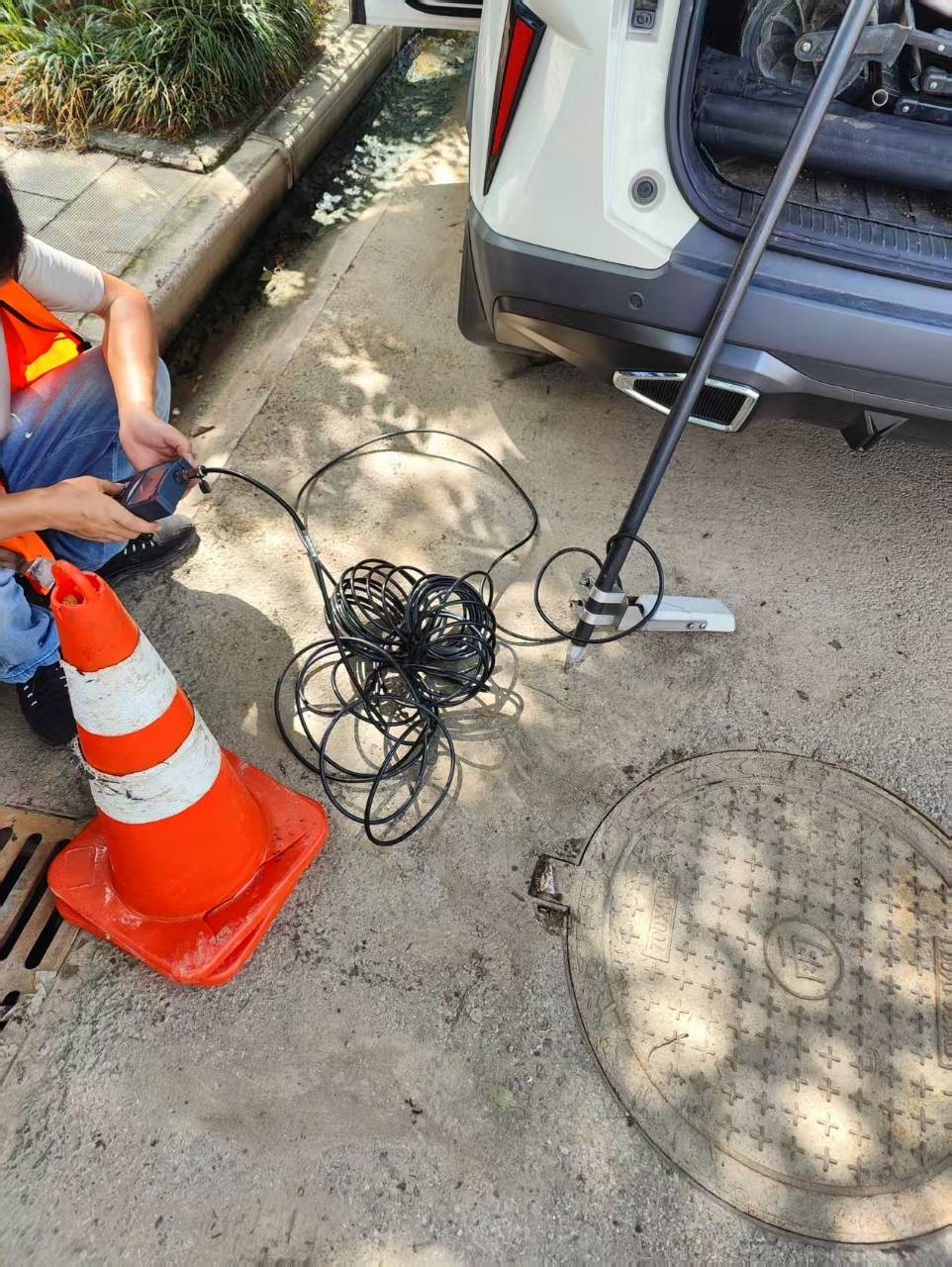

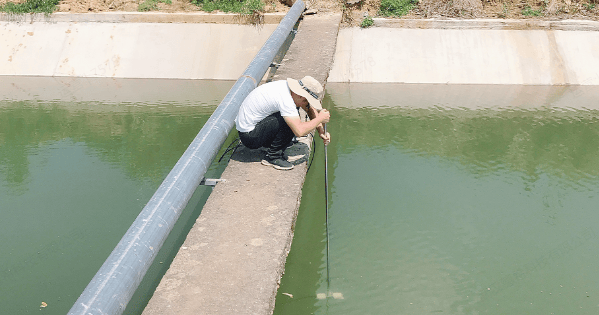

该仪器在城市污水管网监测项目中，因适配高泥沙、多杂物的水体环境，无需现场校准即可快速完成各点位流量采集，为管网运维调度提供实时数据支撑；在中小河道水文监测项目中，其便携性实现野外多点位快速测量，无机械转动部件的设计有效避免水草缠绕，保障野外长期监测的稳定性。 ( w% _) J! E" E' z( p
% R$ S9 z" A; \! X' s9 T: p4 z9 L9 U! W7 k
六、仪器维护要点
+ i! B3 P) T8 W( c 控制器需采用配套配件充电，充电指示灯熄灭即完成充电，充电时禁止连接探头测量。仪器使用后需及时清洁探头与测杆表面的淤泥杂物，航插与电缆接口做好防尘防水防护，所有部件收纳于专用设备箱，保证存储环境干燥，避免磕碰受潮影响测量精度。返回搜狐，查看更多
