0 ^2 L6 `5 l& M9 [4 J' U( m4 x 根据 DNV 预测，到 2050 年将会有 33%的发电量来自风能：其中 20%来自陆上风电，11%来自固定式基础海上风电，2%来自浮式基础海上风电。中国连续第五年成为全球最大的海上风电国家，2022年新增并网装机容量约5.1GW，较上年下降了逾70%，但仍然占全球新增装机总量的一半以上。截至2022年底，我国海上风电累计装机已超3000万千瓦，连续两年位居全球首位，占比达一半左右。 8 h/ q, @* ?! `4 X# h
海上风电发展的大趋势主要是“大型化”和“深水化”。“大型化”的目的是降低海上风电的“度电”成本，增强电价的市场竞争力。在离岸 50km 以上、水深大于 50m的深远海区域，海上风速更大、更稳定，风能产量更高，而且可以大大避免近岸环境噪声和视觉污染，以及航运、渔业等用海冲突。海上风机的体型越来越大，发电机功率也从过去的 0.5 MW发展到今天的 5MW、7MW、8MW，未来甚至可能达到 20MW 。 % |4 G/ G* Q$ z( N' T5 J- y+ S: m
. l! O6 A$ `7 x
通常情况下，风机的使用寿命长达 20 年以上， 而整机供应商提供的质保期通常在 5 年左右。5年后，风机建设单位需要自建风机运维团队或委托第三方团队。由于我国海上风机大部分是最近几年新建的，因此，海上风电运维市场蓝海特征显现。与陆上风电相比，海上风电运维难度系数、成本投入等都较高，据行业专业人士介绍，一次海上风电机组的齿轮箱更换，其成本应该在400-500万元。
, O/ Y8 Y' i! Q2 ?# e( | 下图展示了海上风电的结构简图，从图里可以看出海上风电的两个主要风险类型，一个是海缆的运维风险，一个是海上构筑物的风险。 ( W( S6 _, d( N$ |! w' d9 A
 1 Y) D- X+ D: X& [- e

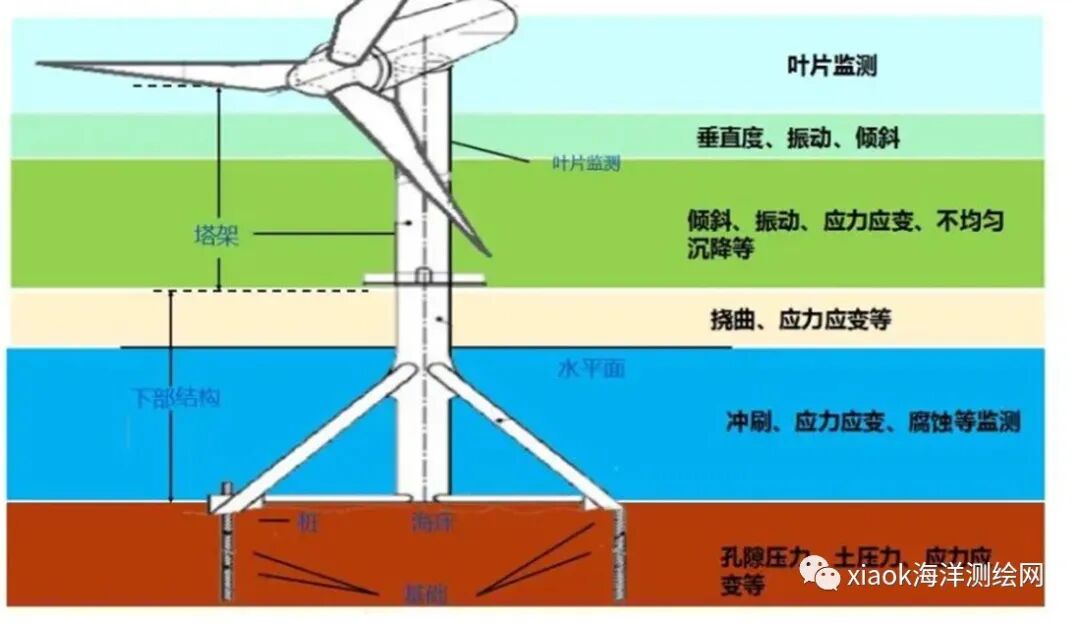

以海上风电风车自身为例，其风险监测从上到下分别为叶片、塔架、下部结构和基础。海洋勘察主要涉及水面以下的下部和基础监测。

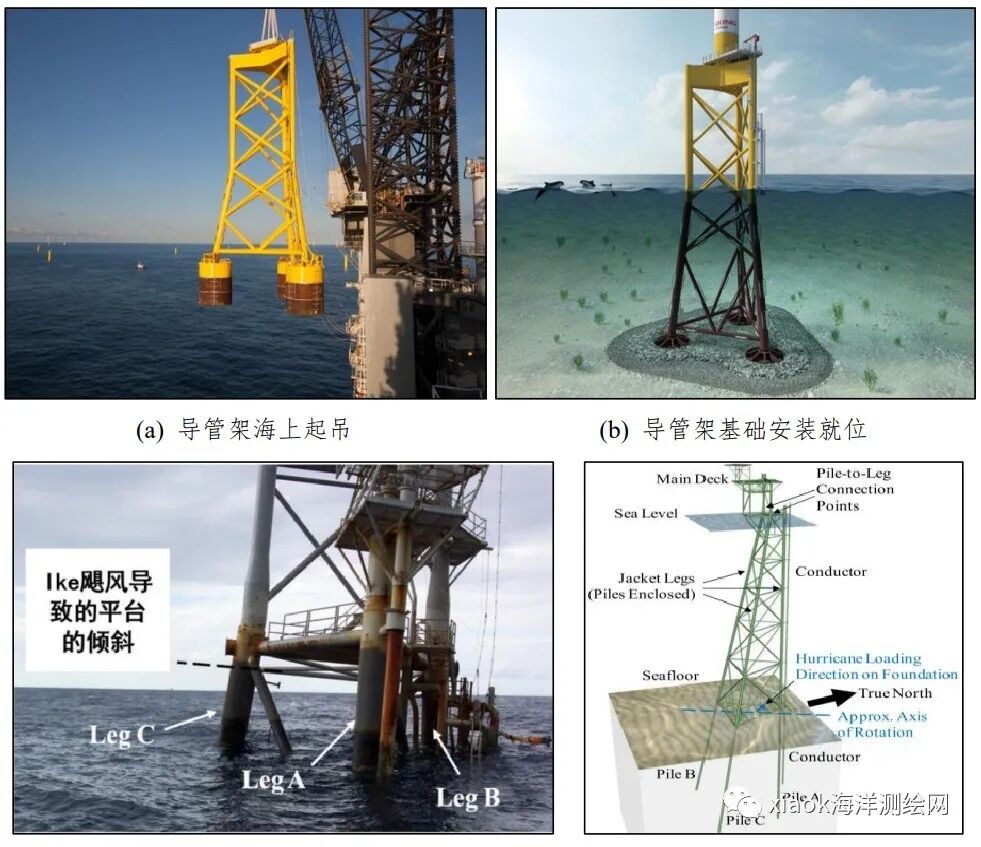

2 s0 P! l$ r7 m5 W( Y4 H9 f% f! D 下图是导管架安装和受台风影响而倾斜的照片。

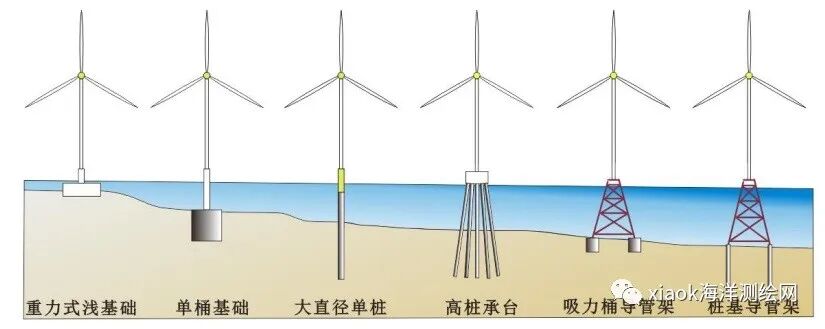

* D& G5 l& V7 h% A( u. h 海上风机基础大部分是固定式的，大直径单桩基础在0m~40m水深应用范围最广，导管架基础主要用于40m~100m水深。

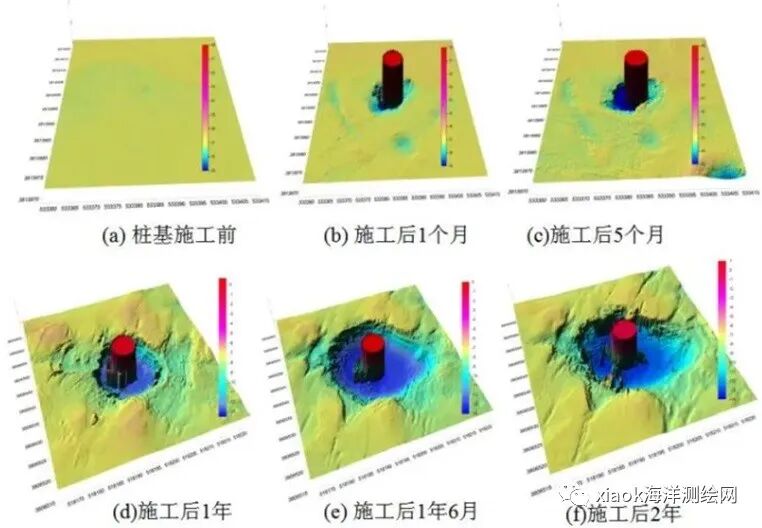

{$ }- _. W4 {! S! c; l 基础的主要风险就是冲刷，基础冲刷将减小桩基础的入土深度，降低桩基础的承载力；基础冲刷使桩的悬臂长度增加，从而使风机水平变形加大，同时增加桩基础的倾覆弯矩；基础冲刷使风机机组结构的自振频率降低，使基础疲劳应力幅值增大、应力循环次数增加，影响机组的疲劳寿命。  " }* I7 g; ]! j! k. x' I- ]

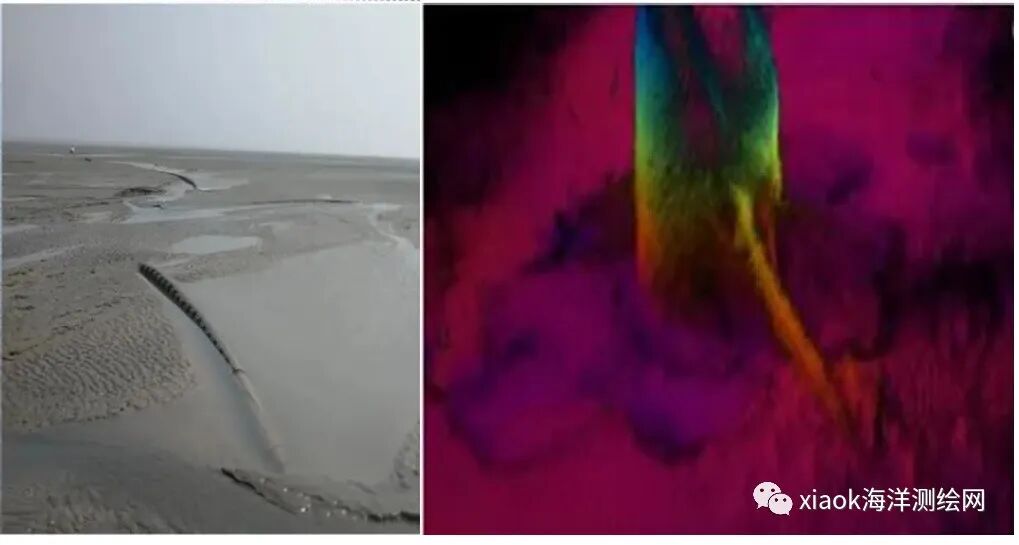

海缆的主要风险是海底冲刷和抛锚、拖网等人为破坏。  5 m1 g# Z, D/ ?( l4 t, [
基础和海缆探测主要设备有多波束、侧扫声呐、三维声纳、水下机器人、管线仪、三维剖面仪、磁力仪、电磁感应管线仪、合成孔径声呐。

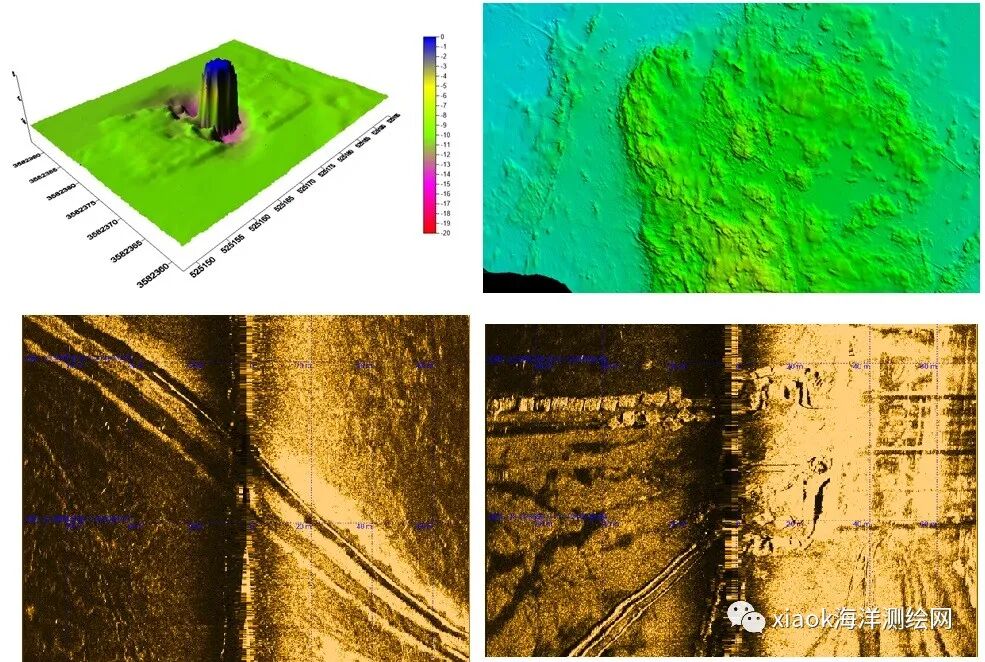

$ q3 ^) s7 C, @8 V/ N. b0 \! f9 K 多波束和侧扫声纳：

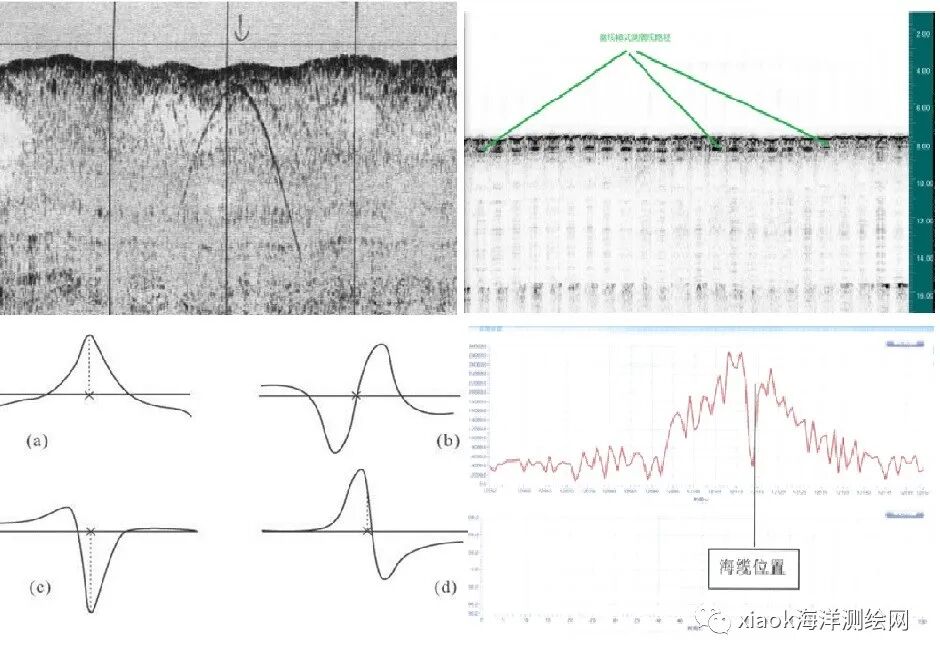

8 H' f: J9 X1 p5 i 管线仪、三维剖面仪、磁力仪和海缆仪：  9 C! |! i Z# ^0 p
三维声纳、水下机器人、合成孔径声纳：  4 u4 `5 T! L% ~
参考文献 - A8 N; ^/ C3 |0 G
风电运维的勘察技术探讨 . X3 o; y' e4 @4 t
https://www.sohu.com/a/679192743_121124362
: ^/ `7 O/ O# B: F 海上风电单桩基础局部冲刷与防护研究_徐思远 3 ?" P1 P r5 a0 b, S% z
http://paper.people.com.cn/zgnyb/html/2022-10/17/content_25944775.htm $ Q } W: m5 _+ I% l* O
https://wind.in-en.com/html/wind-2435718.shtml 8 A; Y) f$ ~, v/ Y* p8 e
https://wind.in-en.com/html/wind-2404648.shtml 5 ]% }$ K5 ^ A, t" N8 Z
2023海上风电回顾与展望 % G3 l! I8 d* l( c ]7 I# Y! S2 O: H
海上风机导管架基础循环受荷性状与分析方法_周文杰
; ?& @; \: Q* }' z! s- x https://www.gov.cn/yaowen/liebiao/202308/content_6897588.htm " y7 l$ G, L" ]4 i! J4 q- y
