& X$ M: v# r# m1 a0 c; t 新一代多普勒流速剖面仪 3 p2 J# w/ @9 W( X8 y& S
基于多年的技术及经验,SonTek 正式发布了小而不凡的组合了宽带/脉冲相干技术声学多普勒流流速剖面仪ADCP RS5。RS5是一款独立的ADCP,可以放在手掌中,采用先进的声学技术,外壳坚固,内置罗盘,易于集成GNSS系统选项。RS5数据通过RSQ的高速低功耗蓝牙 (BLE)连接,无线发送到笔记本电脑,RSQ是一个现代、强大的软件平台,它用于收集流量测量和执行高级数据后处理
$ D1 ?9 B8 C7 g) n4 ]8 x0 }4 c# x" X- @/ s 硬件亮点 " x9 O) R/ Y7 l$ D
考虑到易用性,RS5 将多种硬件功能整合到了一个小包装。RS5 有两种配置可供选择:STD 和 MAX。STD 包基本配置,MAX 包增加了DGNSS集成。并且,STD 配置可以随时轻松升级到 MAX 配置。
" v0 D4 u+ z: B p+ U+ n/ ?, ~ 标配内置罗盘
* K5 H* H" d) {/ I6 A" X3 z, h4 X 无论是 STD 还是 MAX 版本,每个系统均标配内置罗盘,以实现环形法动船测量和定点法测量。在测量过程中,磁误差对磁干扰提供实时反馈。

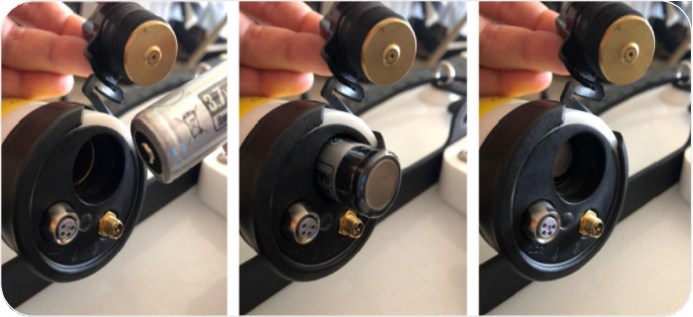

+ r1 m& i2 `& P) T 用单节电池完成操作 6 X8 {0 v1 p. s& ~
在脉冲发射期间,单节锂离子电池可提供长达七小时的电池寿命,足以进行一整天的现场测量。此外,RS5 套件还有一节节备用电池和一套电池充电套件(带有 USB 和墙壁适配器),使用方便。

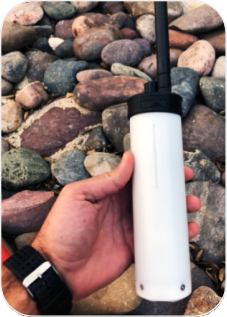

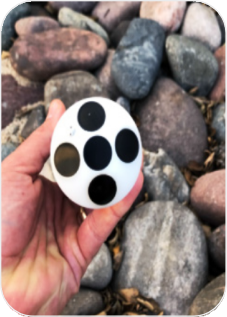

; j7 ]# K9 W$ j$ B 袖珍式设计,精巧便携
9 Q4 H5 t* P7 W6 |! \& n" b, {. ^ RS5 体积小、重量轻且结构紧凑,是一款非常小巧的ADCP。这种尺寸便于RS5 能够在不同站点之间轻易移动,并且在水中具有出色机动性。

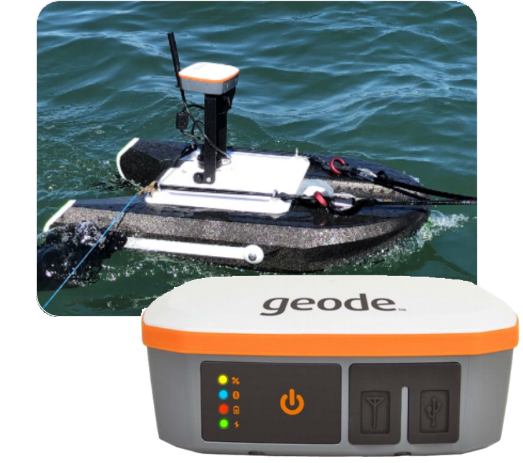

0 B4 V8 N$ _! E ?( Z* m. Z 集成 GNSS 选项 0 `- L7 G/ Y0 G
用户能够添加一个完全集成的 DGNSS 选项。Juniper Geode 天线,这种天线是一种重量轻、功能强大的 DGNSS 天线。通过SonTek购买时,可为RS5进行配置,只需通过一根加固型电缆将 Geode 天线连接到 RS5,即可进行 DGNSS跟踪参考以及底跟踪。
1 R4 i. D, }1 q& { 其他硬件功能 P7 p' W+ e/ I( S* X2 ~
• 轻型/便携式板,可与仪器一起装入携带包中。 + {, i' ?: z$ D3 d& B# B
• HB Micro微型板,带有折叠式 GNSS 桅杆和用于GNSS 配重/支架的带子。 ( R; ~6 x$ V' r4 \' b/ p# S( A
• 工具箱包括电池拆卸工具、RS5 电池盖打开工具、 O型圈套件等。 $ z$ o. h1 B9 Y+ F% s7 L
RSQ:先进的数据收集和后处理软件 ' w8 n, F( ~/ ?. z3 C. R5 l1 m
RSQ 是一个利用 SonTek RS5 系统进行流量测量的先进软件平台。SonTek RiverSurveyor M9/S5 的现有用户将从RiverSurveyor Live 软件中识别到可靠的布局和处理选项。RSQ 采用高速 BLE5 蓝牙连接(通过 USB 无线电)与 RS5 相连,以便在流量测量过程控制系统。
4 D2 S! h8 |1 Z- d: U 主动测量过程中的实用特性:
+ h, X3 Q j& w# x( k 用于无线高速(BLE)通信的5分钟数据缓冲,允许用户从通信中临时中断以及恢复,而无需中止测量且重新开始。 2 Y$ l) a7 i; U4 ?* F
自动边界采样。热键类似于S5/M9 系统的 RiverSurveyor Live 软件。
; r1 Q! i% k/ I* q# Q$ P6 A QA/QC 警告,实时测量结果反馈。
5 [, w8 }+ W$ @* i5 l: Q8 A3 j 用户可配置图表、缩放操作以及修改颜色图例。 2 Q& J' J! x4 V3 ]
在测量的数据收集过程中查看已收集的横断面。
' F) {* @) q, G A6 W% l' `' r3 X* x2 g! R; ^0 V# N% f4 w% y
后处理过程中的特点和独特能力 ) b( v- X4 v* S0 o. m! M2 x7 _5 O
波束切换 % i" }$ g) x4 M" b5 r- p
能够在多用户选择的数据段上强制使用 3 波束解决方案,以避免垂直岸壁和其他障碍物对某一波束产生干扰。 0 J4 ~# @7 V% s9 n; ?( T$ Q% A
分段处理 , l6 p# ~/ g& f/ ?2 l
可将一个较长的横断面分解为多个短横断面,再将这些短横断面保存为新文件,并计算较短断面流量。 3 T- `, \; g0 I- E! h
自动 Matlab 导出
7 \8 Q' U* L* ~8 { 适用于 QRev 用户。
0 x( }3 W) ^+ |- P* K, { K6 U8 g0 N 集成 Extrap
. Z4 q2 }4 Z" d9 Y0 T 内置可快速访问的 USGS 外推工具。 ; o! K, }9 d. c
Google Earth 导出 8 D: b3 e* M" P4 u; ?
可将船只航迹保存在地理参照的 .KML 文件中。 : c# A. k6 @5 e6 G
所有横断面都在同一文件中 7 _' H% h3 C* E. g3 f
可将测量文件作为一个文件保存,便于组织整理。
6 |7 `. T( [0 |% _ 站点模板 + x/ |3 [! q! n4 i
用户一键便可输入常用的站点信息。 9 B# k; b+ T7 w8 \- w- F( g' S
记录 Beam Check 文件
5 Q7 _% u u6 |, I( ], M% N 用户可以记录这些诊断文件以了解水的状态及系统的状态。
) W6 r) V. k) W2 L( S4 I" u' i 现场照片 / c# \7 o# {4 J2 h9 k ?
可将现场照片添加到测量文件中。 ' L0 `1 t8 I, |+ v' E
适用于 M9/S5 文件 2 s. W/ [3 E( V; C8 y7 o( \3 W
可处理编辑现有的 M9/S5 .riv/.rivr 文件。
7 Y3 M% `* |2 Z# o 敬请期待
9 s$ K9 ~7 \$ h/ T1 m, O. k( v) S 定点测量选项 5 T8 R; }9 r* w6 v, H7 t
使用 RS5 ADCP 进行传统的 Mid-Section(部分中间法)或 Mean-Section(部分平均法)定点测量。
' w' m$ v1 Q$ J& Z1 e* k GNSS - RTK ) [! W* P4 K+ o
用户可以借助内置 RTK GNSS 质量解决方案以亚厘米的准确度记录船只航迹。该解决方案包含一个移动站和基站的天线。
# x6 C% T3 v: a/ T1 ~0 U9 H4 b- w Android App
v! w3 i/ f5 a, J 通过 Android App 可以将Android 智能手机连接至 RS5,以收集流量测量数据并轻松将数据文件传送到可以进行后处理的 PC 上。
