日前

华东院自建的国内首座55米水深海上自升式勘探试验平台在青岛交付。该平台是国内作业水深最深的勘探试验平台，达到国际先进水平，为我国海上风电55米水深海域的精准地质勘察和科学试验提供重要技术支撑。

55米水深“华东院306”平台

& m8 i5 [# f% p" e5 ^4 I; ~# c

自

/ a( Y6 D! ]8 U

升

6 ]: Y' M# {, N% B5 b

式

- m0 ?8 u" j, o: ]

平

& P6 {# u8 S( U/ C) `( d2 S1 M

台

0 {% L/ _( ?$ a$ i

华东院已拥有自建的自升式平台4座，分别为15米水深的“华东院1号”、35米水深的“华东院2号”和“华东院3号”、55米水深的“华东院306”平台，形成不同水深梯次的海洋综合勘探平台，具有国际先进的集智能海上钻探、精准原位测试和高级土工试验于一体的高效、智慧、节能、安全的勘探系统，承担了数十个海上风电项目和海底隧道勘测任务。

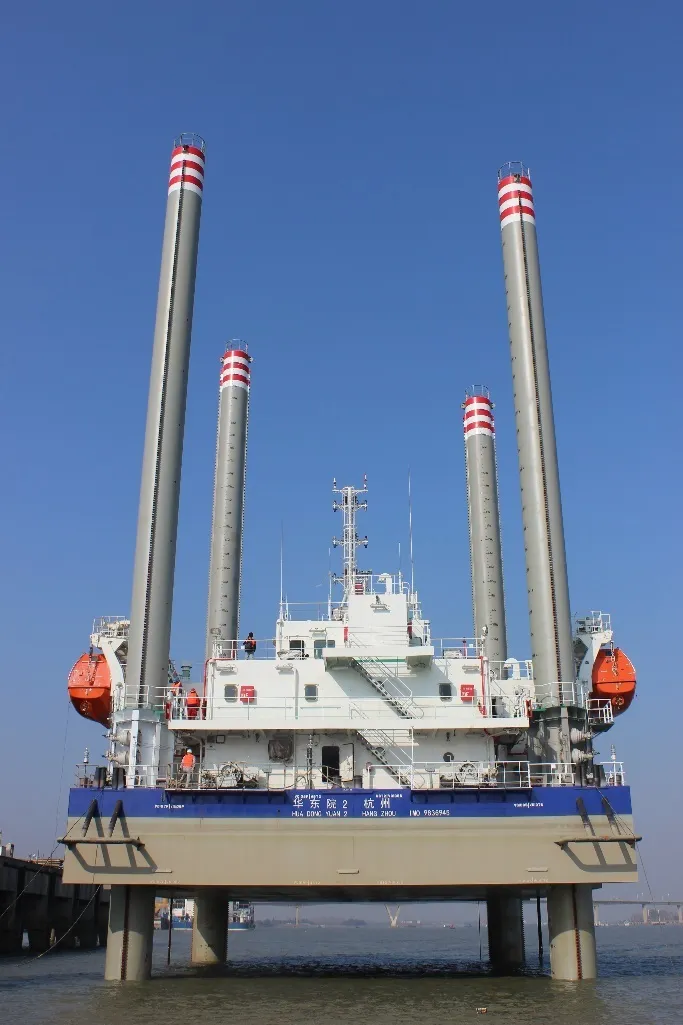

华东院2号

, C- ]. B2 i- ]; B

35米水深

( W* [2 y! `( z6 \5 Z

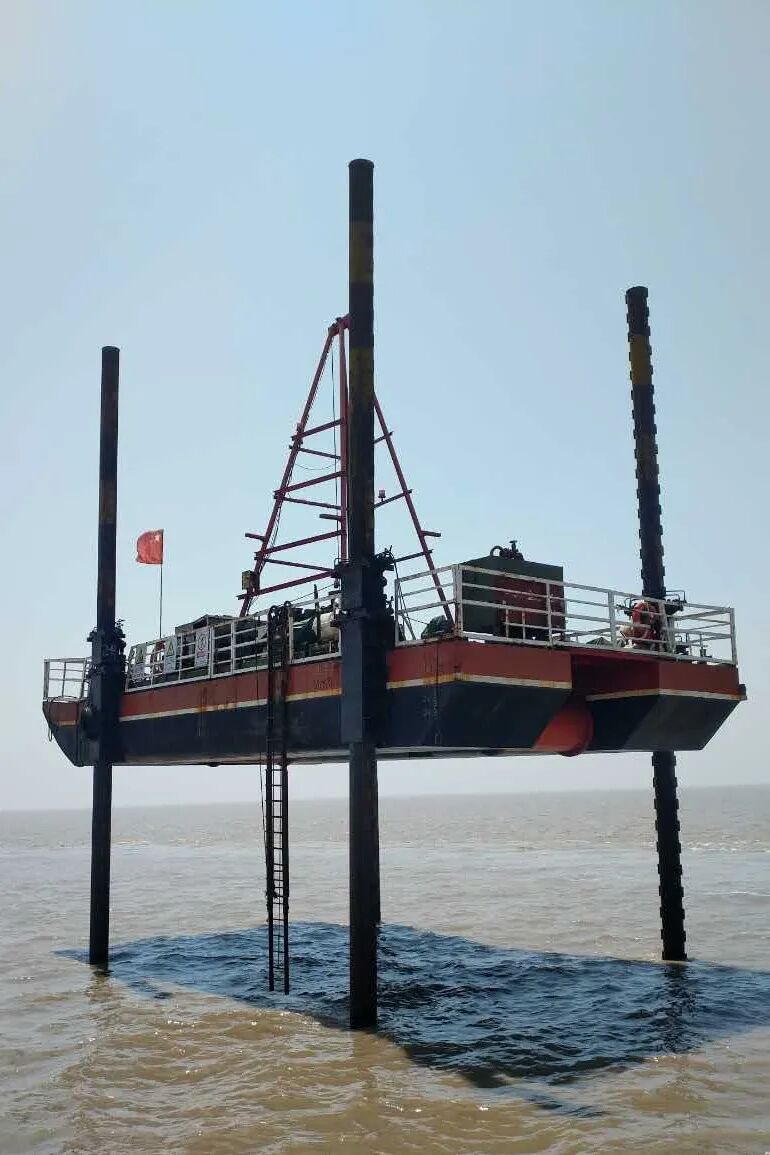

华东院1号

0 E3 W/ S5 e& _4 t0 q8 O- Q! U: D$ v

15米水深

专用勘察船

* \: j$ o& P! v8 @

华东院3号

+ ]+ G9 @" }. p+ G9 U5 }! T

35米水深

* M! N* T- n g3 a4 _6 p

全球最大海洋新能源勘探平台

“华东院306”平台为钢质、船型、圆柱桩腿自升式海上勘探平台，可覆盖我国规划各海域风电场，是目前海洋新能源领域全球最大的综合性勘探平台。

平台工作甲板面积达到1000平米，相当于两个多篮球场的面积。可提供充足的海上工程勘察和科学试验场地，设计最大作业水深为60米，可在8级风及以下正常进行高精度定位和勘探作业，在25米以浅水深作业时可抵抗100节风。

01

平台首次在自升式平台中采用高精度（0.2m）DP定位系统，可实现场区内快速移位和精准定位，可根据底质情况选用漂浮式或固定式作业方式。

- ^" ]8 Z$ o: k5 o

02

l2 b3 ?- k' J3 H5 R

平台本体结构设计理念先进，水下结构采用类船型结构，可大幅减少拖带阻力，降低拖带油耗，提高平台拖航安全性。

) D0 R' T5 m' n" s K+ g, ~

03

设计了平台专用的室内土工试验中心，可满足离岸距离较远场区的岩土试样采样-试验封闭式作业，大大降低由于运输造成试样的扰动，提高试验成果的精度。

04

7 b* \- l" a+ Z8 P

创新性地开发平台专用的海水淡化装置和太阳能发电装置，全面提高了平台海上作业的自存能力。

     为拓展本平台在各海域复杂环境中的适用性，华东院对其桩靴、桩腿、平台、冲桩系统等进行了全方位的研究和创新，可以覆盖我国规划各海域的勘探任务。

国际领先的海洋勘探“航母战斗群”

经过数十年海洋工程领域的探索和实践，华东院现已形成以海上自升式勘探平台为核心，以综合勘察船、海洋钻机、原位测试设备、海洋工程测量及物探仪器等系统、全面、先进海洋工程勘察装备为重要组成部分的“海洋勘探作战编队”，可以满足我国近、远海海上风电勘测需要，在国际海上风电领域处于领先水平。

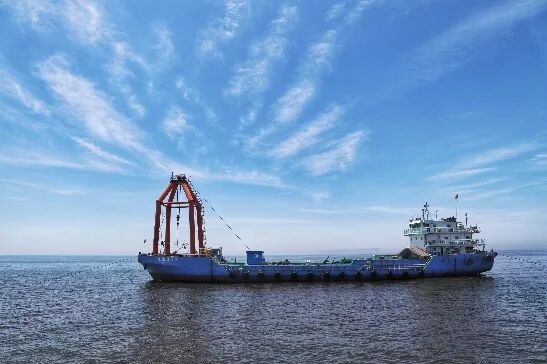

综合勘察船

8 F4 y( _- g; c5 ]

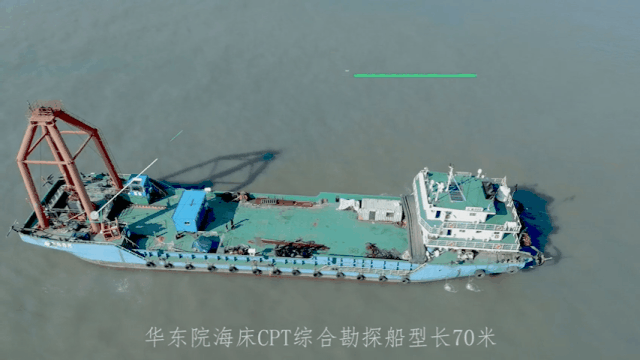

华东院综合勘察船于2019年12月投入运行，船型长70m，型宽15m，型深3.2m，吨位1419吨，可同时容纳27人作业与生活，作业范围可基本覆盖我国离岸及近海海域的海洋开发。

- p- q9 ~2 ~' o3 g% A1 _

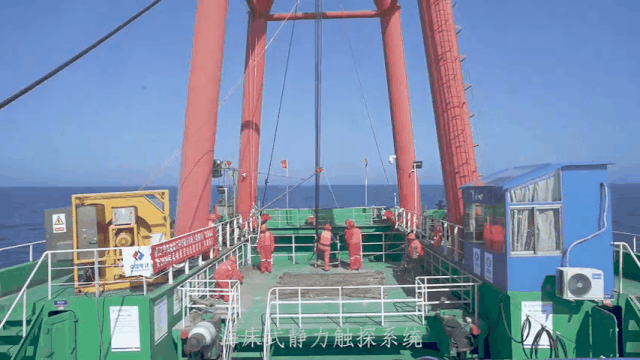

综合勘察船配备目前全球最大反力200kN的海床静力触探系统（ROSON-200），并开发了专门用于海床式静力触探（CPT）的作业系统，可以涵盖所有常规海上勘探和测试的内容。

4 T! e' r9 s, N) T8 q) ^5 Y/ h

海上钻探装备

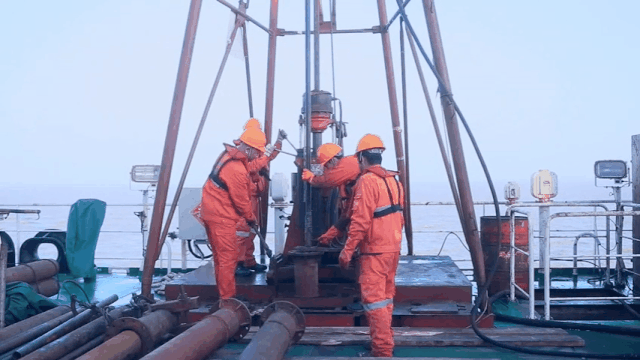

通过20多年不断探索和创新，华东院研发了适用于漂浮式平台，具备波浪补偿、自动升降和智能调压的数字海洋钻探系统。开发了“华东院306”海上勘探平台专用、国内首台自动化XY-5DB型钻机。钻机的最大钻孔深度1500m。

8 }% i. S; P0 l) o+ W# m5 t

原位测试装备  ——国际领先水平

华东院2006年拥有潮间带静力触探设备及技术，2012年拥有潮下带静力触探设备及技术，2013年又成功研发出适用于10m水深以内浅海区域的平台式施工设备及技术。目前拥有国际先进的海床式静力触探设备，在国内海上风电领域首次使用的球形静力触探设备。

/ f! L& S% |% _' a5 C' T+ \

测量及物探设备 ——国际先进水平

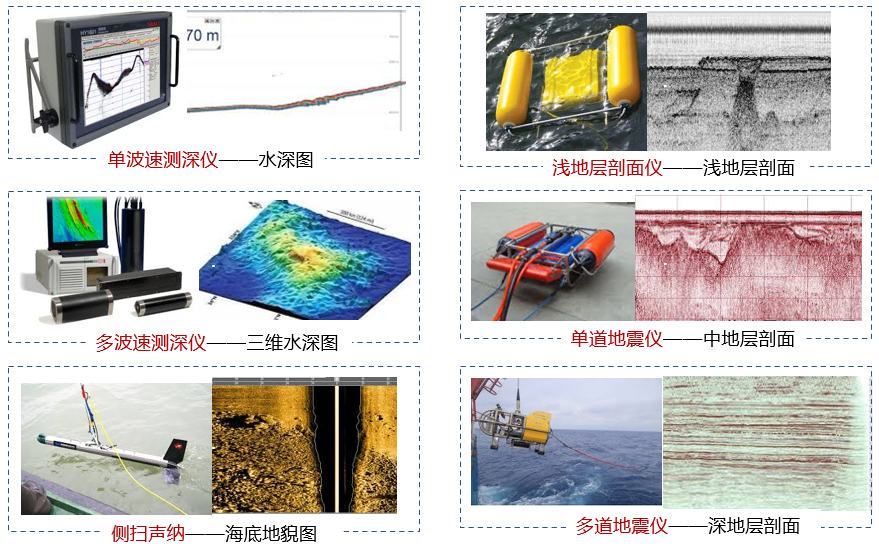

华东院引进了一系列先进的海洋测量及物探设备。主要包括水深测量仪（单波束测深仪、多波束测深系统）、浅地层剖面仪、侧扫声呐、海洋磁力仪。相关设备可以进行水深测量，得到高精度海底地貌图，还可以通过物探设备勘测并绘制不同深度的海底地层剖面。

针对传统海上风电勘察装备安全性差、扰动性大和可靠度低的难题，华东院研发了适用于复杂海况的多功能固定式和漂浮式勘探系统，形成了海洋工程的成套勘察装备，实现安全、经济、可靠的海洋工程勘察。

! ~# \! m/ L9 Y5 l+ q

我们的征途是向海图强、走向深蓝

' z4 G) ]; \( y: u9 c) h% g/ Y

依托地处沿海的地域优势，华东院是国内最早开展海洋能研究的单位之一。上世纪八十年代就设计建成了浙江江厦潮汐试验电站，并积极推进沿海滩涂及近海风电、潮流能发电、波浪能发电等海洋能综合开发利用方面的探索研究工作。在海岛综合开发、涉海基础设施、滩涂治理等领域不断开拓进取，打造了一项又一项精品工程。

x% j+ m: O* C" ]# t" U

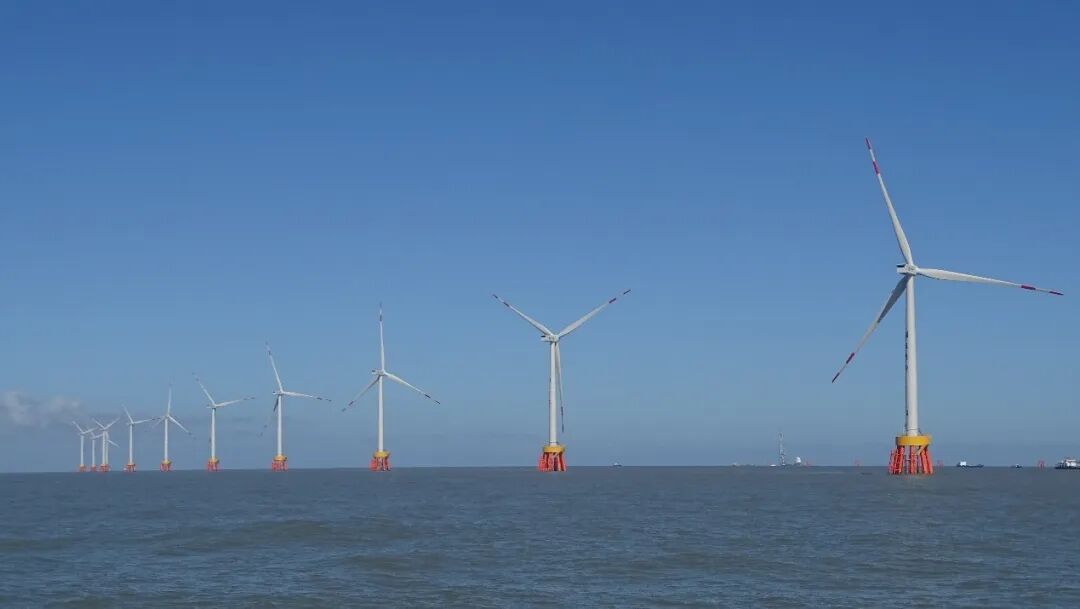

截止目前，由华东院设计建成的海上风电场总规模达500万千瓦，占全国并网容量的80%以上。

在海上风电开发建设领域，通常将离岸60km以远或水深40m以深的风电场称之为深远海风电场。

2009年至2019年的十年间，我国完成了潮间带海上风电开发的起步探索和工程示范应用，以及近海风电开发的全面研究和核心技术工程全面应用，潮间带及近海风电技术已日趋成熟。为获取更多的海上风能资源，海上风电项目必将逐渐向深海、远海方向发展，呈现由近海到远海、由浅水到深水、由小规模示范到大规模集中开发的特点。

) ]1 w$ I, @ i( x

依托浙江省深远海风电技术研究重点实验室、海上风电省级技术研发中心、海上风电博士后科研工作站等研发平台，华东院通过国际领先的海洋勘探装备，和大量海上风电、海底隧道工程应用实践，进行全面系统的技术攻关，深入研究了海上作业环境、海洋沉积物工程性质、水动力条件等对勘察成果质量的影响，形成测量与物探技术、海上钻探与取样技术、海洋土体测试技术、工程地质评价技术等一系列高效、经济、科学的工程勘察核心技术，为我国海洋工程建设提供了有力的技术支撑。

获得国家授权专利63项，形成国家、行业规范标准7项，荣获省部级以上勘察、科技奖励8项，为实现海洋工程开发向深远海发展做好技术储备。

+ L5 O& ^5 C1 n, F. Y5 p, y# Y

华东院将继续坚持科技至上、技术立院，背靠中国数百万平方公里海域，以国际领先的装备、精湛卓越的勘测设计核心技术，不断向海图强，阔步向前！
