一、多普勒超声波流量计工作原理

: v" h/ [' @+ D4 R' k

多普勒超声波流量计的测量原理是以物理学中的多普勒效应为基础的。根据声学多普勒效应，当声源和观察者之间有相对运动时，观察者所感受到的声频率将不同于声源所发出的频率。这个因相对运动而产生的频率变化与两物体的相对速度成正比.在超声波多普勒流量测量方法中，超声波发射器为一固定声源，随流体一起运动的固体颗粒起了与声源有相对运动的“观察者”的作用，当然它仅仅是把入射到固体颗粒上的超声波反射回接收器上。发射声波与接收声波之间的频率差，就是由于流体中固体颗粒运动而产生的声波多普勒频移，由于这个频率差正比于流体流速，所以测量频差可以求得流速.进而可以得到流体的流量。

因此，超声波多普勒流量测量的一个必要的条件是：被测流体介质应是含有一定数量能反射声波的固体粒子或气泡等的两相介质，这个工作条件实际上也是它的一大优点，即这种流量测量方法适宜于对两相流的测量，这是其它流量计难以解决的问题.因此，作为一种极有前途的两相流测量方法和流量计，多普勒超声波流量计测量方法目前正日益得到应用。

. w/ M' ]+ @- v2 H$ i

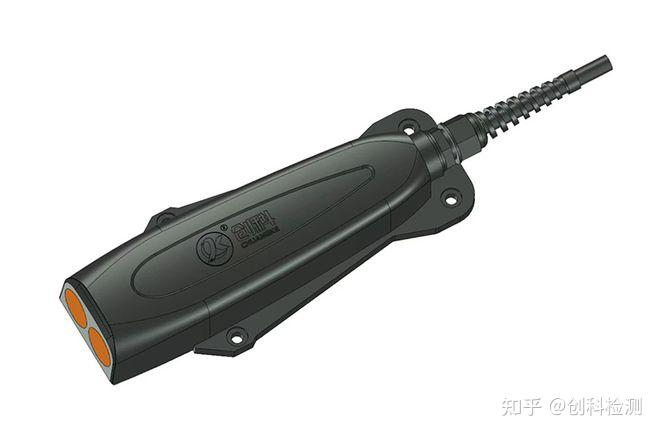

广州创科工程质量检测有限公司自主研发生产有CK-DPL-180A多普勒超声波流量计和CK-DPL-180B多普勒超声波流量计两个型号。

4 T( h$ j" b6 f; s$ t% B6 m9 y

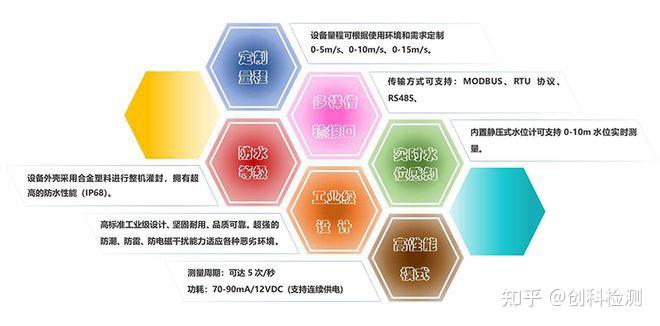

二、CK-DPL-180多普勒超声波流量计主要特性

( U# x3 [ f( G* `3 j" ^

1、测量精度高，量程宽，可测弱流，也可测强流；

3 S& m. i: Y+ Z; f" g1 h6 J

2、感应灵敏，分辨率高，不受启动流速限制；

3、响应速度快，可测瞬时流速，也可测平均流速；

2 ]5 o! A- z0 k# D, f

4、测量线性，不存在校正曲线的K、C值；

# n! Q, {+ B4 O7 d' ^, t! O

5、测量周期5次/秒(上电1分钟稳定)；

; O5 `4 b2 g' {6 a7 }+ i

6、功耗: 70-90mA/12VDC；

9 X w) D+ Q# [

7、建议在40mm水位以上测量流量，边界水位20mm；

8、可设置仪器设备水下正反向测流，便于维护。

; a- `2 h5 F _) c; T; n) e' A

技术参数

+ s7 Y6 c4 x$ [( e* ~. e

u 测流范围（多元化定制）： 0m/s～+15m/s、-10m/s～+10m/s

u 测流准确度： 1.0%±0.01m/s

u 分辨率： 0.001m/s

+ h- c/ g0 V3 C# E- I5 N# X, X) R5 M

u 水温测量范围：0～60℃

. N! K3 z4 C# n' B. l1 m

u 测温准确度：±1℃

; @( b! ~/ z0 o$ M z% ]$ a! |+ O' G

u 水位范围：0.02～10m。

u 水位精度：0.2F.S

1 t. ~4 Z" u5 s+ d+ }, H' X% J8 Y

u 流量范围：1升/秒～99999999立方米/每小时

5 w% V, L6 f( N. c! M0 V; M3 F% z

u 工作温度：0～60℃

u 工作电源：外部供电8～14VDC

主要特性

X; M2 e) C0 r8 b/ F; S# `* b' ?$ u

u 测量精度高，量程宽，可测弱流，也可测强流；

u 感应灵敏，分辨率高，不受启动流速限制；

u 响应速度快，可测瞬时流速，也可测平均流速；

, ^$ \3 u! C" [; P& E% Y( @

u 测量线性，不存在校正曲线的K、C值；

u 测量周期5次/秒(上电1分钟稳定)；

u 功耗: 70-90mA/12VDC。

u 建议在40mm水位以上测量流量，边界水位20mm；

u 可设置仪器设备水下正反向测流，便于维护。
