中间相沥青改性锂离子电池负极材料的现状及未来 - 海洋测绘的现状及未来

袁爱忠 · 发表于海洋技术专业前天 13:23

一、研究背景与意义

随着全球能源结构转型的深入推进，锂离子电池作为高效清洁能源存储技术的核心组成部分，其性能优化已成为学术界和工业界的重点研究方向。当前商业化锂离子电池普遍采用石墨基负极材料，但其理论容量有限（372 mAh·g⁻¹），难以满足日益增长的高能量密度需求。硅基材料虽然具有较高的理论容量（3590-4200 mAh·g⁻¹），但在循环过程中存在的显著体积变化（约400%）严重制约了其实际应用。

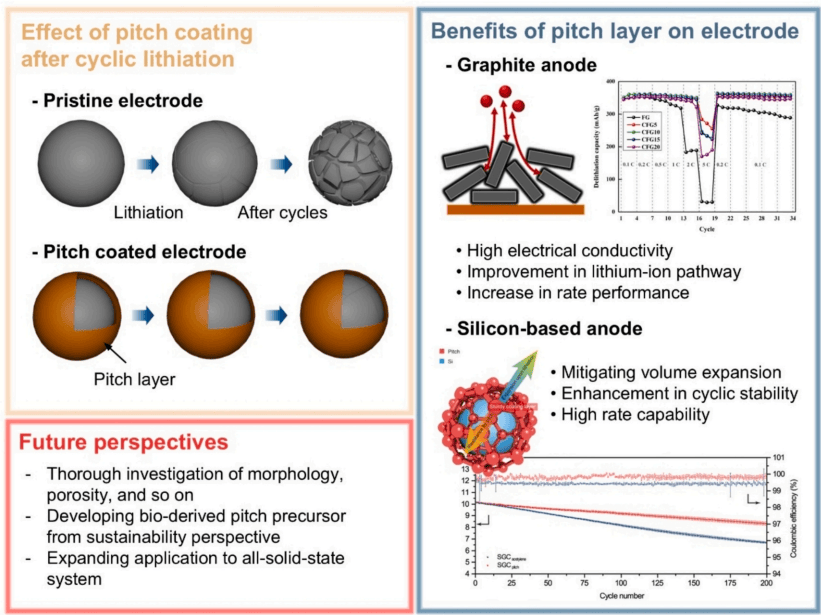

表面改性技术是解决上述问题的有效策略之一，其中中间相沥青衍生碳涂层因其独特的优势受到广泛关注。中间相沥青作为液晶态物质，具有分子取向度高、易石墨化等特点，其衍生碳层在提升负极材料导电性和结构稳定性方面展现出显著效果。

二、中间相沥青的特性与优势

结构特性：

分子排列高度有序，形成典型的流动域结构（flow-domain structure）碳化后可获得高石墨化度的碳层，导电性优异热稳定性良好

电化学优势：

促进均匀的固体电解质界面膜（SEI）形成有效缓冲电极材料在充放电过程中的体积变化提供连续的电子传导路径，降低界面阻抗

三、在石墨负极中的应用研究

天然石墨和人工石墨作为主流负极材料，其表面特性对电化学性能具有重要影响。研究表明，中间相沥青涂层可有效改善石墨材料的以下性能：

表面修饰机制：

涂层覆盖石墨表面缺陷，减少副反应发生优化锂离子扩散路径，提升倍率性能抑制循环过程中石墨颗粒的取向排列，增强结构稳定性

性能提升表现：

Kim等研究发现，经5wt%中间相沥青涂层的天然石墨（CFG5）在2C/0.2C条件下的容量保持率达到98.93%，显著高于未涂层样品的80.58%。这种性能提升归因于中间相沥青形成的碳层改善了界面锂离子传输动力学。

四、在硅基负极中的创新应用

硅材料的高容量特性使其成为最具潜力的下一代负极材料，但其巨大的体积效应需要通过有效的表面工程来解决。

体积膨胀抑制机制：

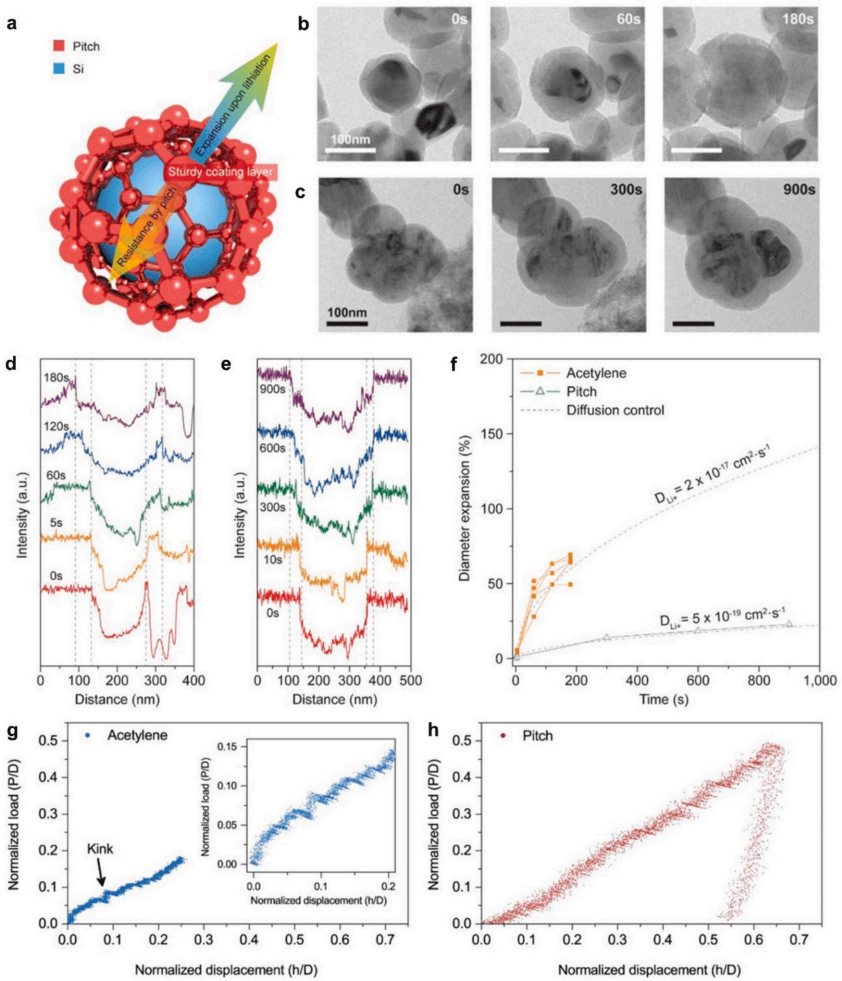

Choi等通过原位透射电镜研究表明，中间相沥青涂层可有效限制硅纳米颗粒的膨胀行为。在相同的锂化条件下，中间相沥青涂层硅颗粒的直径膨胀率仅为20%，而传统碳涂层样品则出现明显破裂。

结构-性能关系：

Xue等系统比较了不同结构中间相沥青（域结构P1、流域结构P2和马赛克结构P3）对硅负极性能的影响。研究发现，具有高度有序流域结构的P2样品表现出最佳循环稳定性，这归因于其规则排列的碳层结构可更有效地适应硅的体积变化。

五、在复合负极体系中的协同效应

石墨/硅复合材料结合了石墨的结构稳定性和硅的高容量优势，中间相沥青涂层在该体系中的作用尤为突出。

界面工程设计：

Jo等开发了通过镍蚀刻在石墨表面构建球形孔隙，随后负载硅颗粒并采用中间相沥青涂层的复合结构。这种设计既增加了锂离子存储位点，又通过碳涂层缓解了体积效应。所得G8Si1P1复合材料在5C/0.1C条件下表现出87%的容量保持率。

全电池性能：

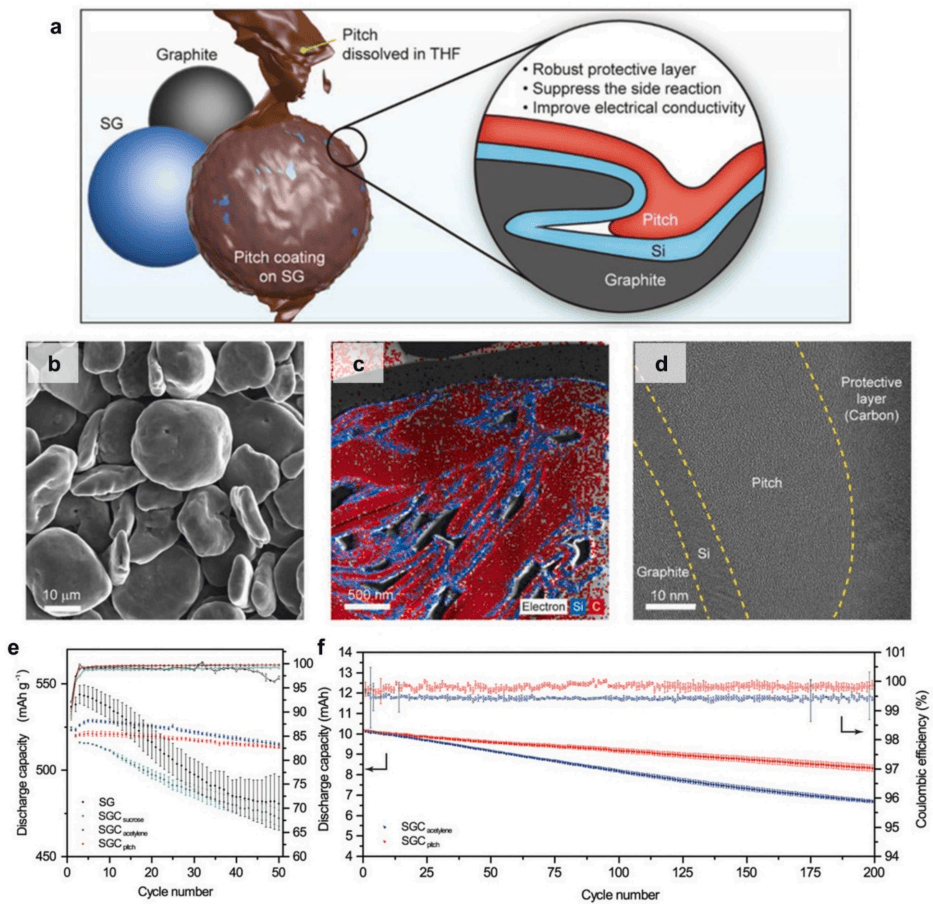

Choi等制备的中间相沥青涂层硅/石墨复合材料（SGCpitch）在0.5C倍率下循环200次后，容量保持率达到81.9%，且库仑效率始终保持在99.5%以上，展现了良好的应用前景。

六、在其他电极材料中的扩展应用

中间相沥青涂层技术已成功拓展至其他类型电极材料：

锌钒氧化物（ZVO）负极：

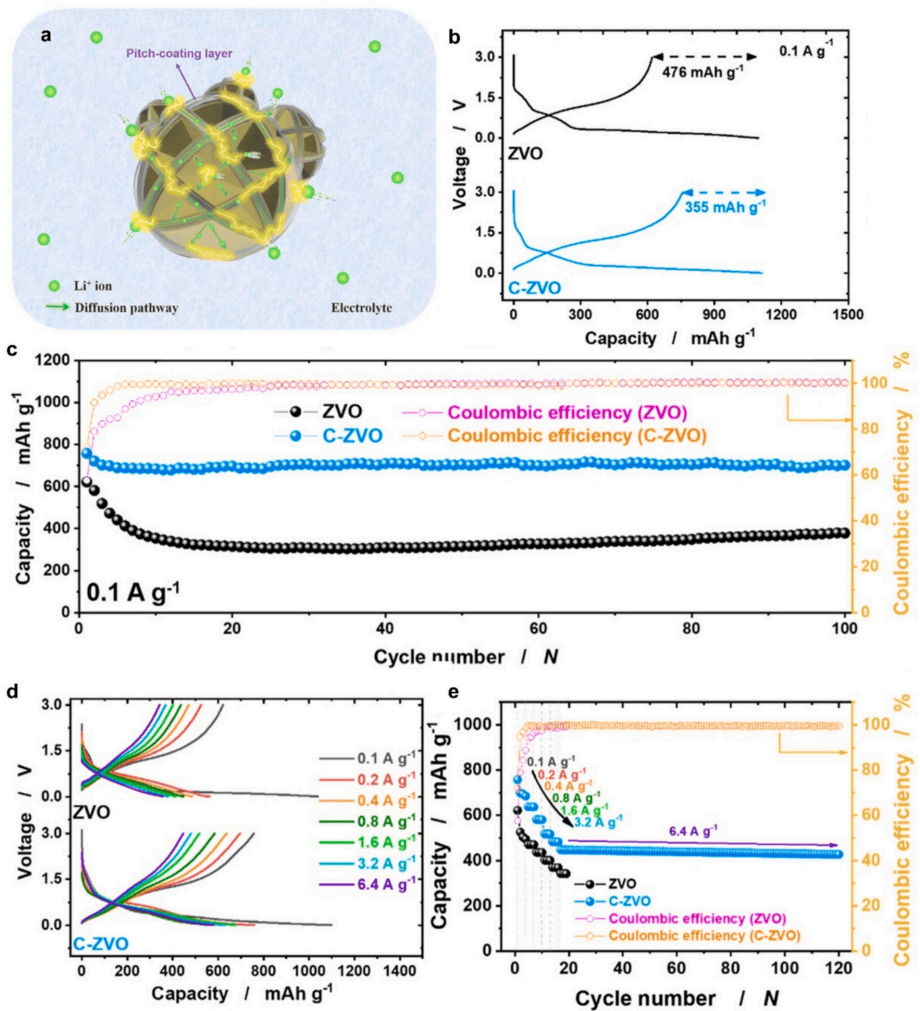

Jo等研究表明，中间相沥青涂层可显著提升ZVO材料的循环稳定性，涂层后的C-ZVO样品在100次循环后容量保持率达99%。

钠离子电池应用：

Wang等开发了中间相沥青/聚丙烯腈衍生的碳纳米纤维负极材料，在钠离子电池中表现出优异的倍率性能和循环稳定性。

7. 技术挑战与发展前景

当前技术瓶颈：

碳层微观结构（缺陷密度、石墨化度）与电化学性能的构效关系需深入研究涂层厚度与均匀性的精确控制仍具挑战

未来研究方向：

全固态电池应用：探索中间相沥青涂层在固-固界面稳定化中的作用机制 先进表征技术：采用原位/实时表征手段研究涂层在循环过程中的结构演化 多尺度模拟：结合计算材料学方法优化涂层设计原则 规模化生产技术的开发 碳化工艺的进一步优化

八、结论

中间相沥青作为电极材料表面改性剂，通过形成高度石墨化的碳层，有效提升了锂离子电池负极材料的导电性、结构稳定性和界面相容性。特别是在石墨和硅基材料中的应用研究表明，其可通过优化锂离子传输路径和缓冲体积变化，显著改善电池的倍率性能和循环寿命。未来研究应聚焦于可持续前驱体开发、涂层形成机理深入解析以及在新兴电池体系中的应用拓展，推动该技术向产业化方向迈进。返回搜狐，查看更多

中间相沥青改性锂离子电池负极材料的现状及未来 - 海洋测绘的现状及未来

浏览过的版块

您看了很久哦，登陆下吧！
