艾克曼海流计(Ekman Current Meter)

[复制链接]

艾克曼海流计
  k2 i2 f% E: kEkman Current Meter

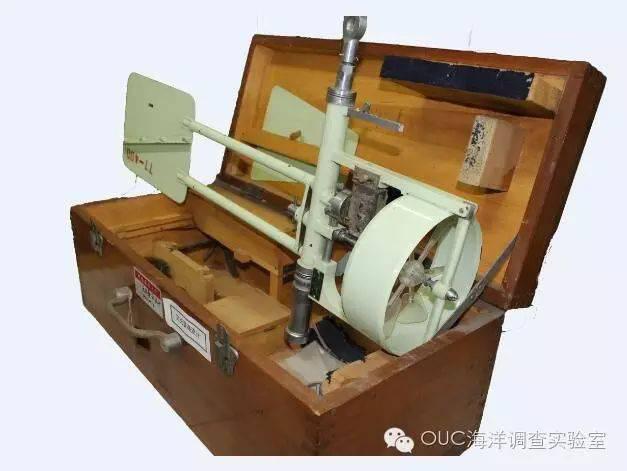

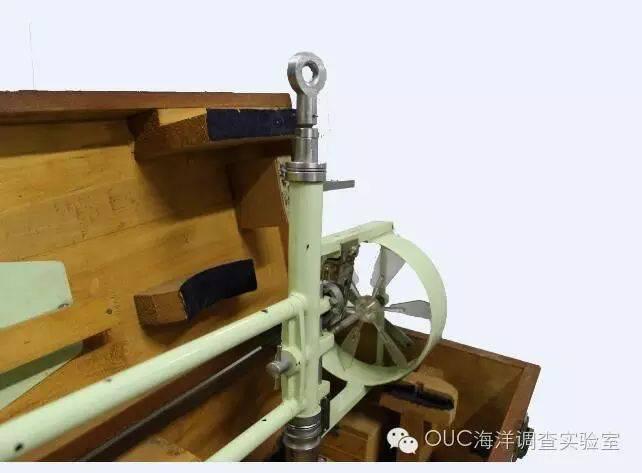

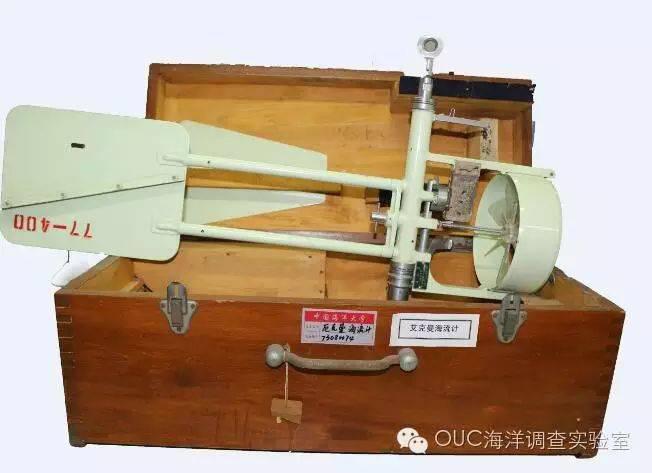

实拍展示
+ P- D0 R" W  Y
设备名称:艾克曼海流计
英文名称:Ekman Current Meter
型号:HLM1
测量参数:流速、流向
仪器产地:苏联仪器细节
工作原理:
艾克曼海流计依据旋浆叶片受水流推动的转数来确定流速,并用磁盘以及一个悬挂在自由摆动的垂直轴线上的叶片来确定流向,主要由轭架、旋桨、离合器、计数器、流向盒及尾舵等部件构成。该装置通过配置重锤以控制杠杆来达到预计的下方深度,在罗盘底部有36个等分间隔,装置外侧保护圈中的叶片每经过100转便向对应方向的间隔中掉落一个小型金属球,依此计算流速大小和流动方向。
技术参数:
6 N3 r, O0 G' X& x1 j4 _/ {) j* r
测量范围
  l& e7 Q. f2 ?0 i! a" L7 [
精度
( x7 F) D' a/ y% s1 C" P; ~( W
流速: \9 n6 i% e6 q! o6 O
0.03~3.5 m/s
7 _  d9 f- b. g) g
±0.05 m/s
/ G& Z( @8 _1 O6 w1 p$ D. G
流向. D* k5 i4 ?: M) ^# i, w9 W, i7 C5 q% ~
0~359.9°/ h0 Q) f* r% n0 @$ O- t7 f
10~15°6 i. X2 ], L- g5 K
最大测量深度
% F5 m: V6 Y. u4 p
不受限制+ ^" c2 |/ ]/ |$ D& ]
优势与缺陷
艾克曼在1905年(瑞典物理海洋学家V.W.Ekman)首先设计制造出最初的艾克曼海流计,开创了使用机械式海流计进行测量的先河。最初的仪器设计使得测量变得简易而可靠,但是由于其缺乏连续测量和自记等功能,在每次测量之后必须要拖出水面记录数据并重置内部装置。
随着时代进步和科技发展,艾克曼海流计已经被更先进的测量仪器所取代,但是其在早期的海洋观测和仪器发展过程中仍具有重要的启发意义。
