从海水中取得淡水的过程谓海水淡化。 现在所用的海水淡化方法有海水冻结法、电渗析法、蒸馏法、反渗透法、以及碳酸铵离子交换法,目前应用反渗透膜法及蒸馏法是市场中的主流。
8 s# W0 I' T" g 世界上有十多个国家的一百多个科研机构在进行着海水淡化的研究,有数百种不同结构和不同容量的海水淡化设施在工作。一座现代化的大型海水淡化厂,每天可以生产几千、几万甚至近百万吨淡水。水的成本在不断地降低,有些国家已经降低到和自来水的价格差不多。某些地区的淡化水量达到了国家和城市的供水规模。
- Q6 M W0 X/ n- K4 [/ r8 h 主要用途 l# t( Y7 X7 z. w9 ~
海水淡化即利用海水脱盐生产淡水。是实现水资源利用的开源增量技术,可以增加淡水总量,且不受时空和气候影响,水质好、价格渐趋合理,可以保障沿海居民饮用水和工业锅炉补水等稳定供水。从海水中取得淡水的过程谓海水淡化。
# Y7 q+ i3 d# ]& b 海水淡化主要是为了提供饮用水和农业用水,有时食用盐也会作为副产品被生产出来。海水淡化在中东地区很流行,在某些岛屿和船只上也被使用。
9 U1 O+ l" P3 O0 K: @3 f; ~ 常见方法 , Z- j! w7 B- R- O# `# W$ @
全球海水淡化技术超过20余种,包括反渗透法、低多效、多级闪蒸、电渗析法、压汽蒸馏、露点蒸发法、水电联产、热膜联产以及利用核能、太阳能、风能、潮汐能海水淡化技术等等,以及微滤、超滤、纳滤等多项预处理和后处理工艺。 ' A; Z M6 U% o2 ^5 A" o
从大的分类来看,主要分为蒸馏法(热法)和膜法两大类,其中低多效蒸馏法、多级闪蒸法和反渗透膜法是全球主流技术。一般而言,低多效具有节能、海水预处理要求低、淡化水品质高等优点;反渗透膜法具有投资低、能耗低等优点,但海水预处理要求高;多级闪蒸法具有技术成熟、运行可靠、装置产量大等优点,但能耗偏高。
- G+ R: n& C7 x8 }1 k5 K 一般认为,低多效蒸馏法和反渗透膜法是未来方向。预计“十二五”期间,我国海水淡化将达到150万-200万吨/日,是现有产能的三、四倍,投资规模将达到200亿元左右。
# y4 c6 ?1 f, \# w& U% H4 o4 {$ E 冷冻法 2 e G8 v: K, N& q. D6 Q
( m: F2 ~ J/ g/ L& a

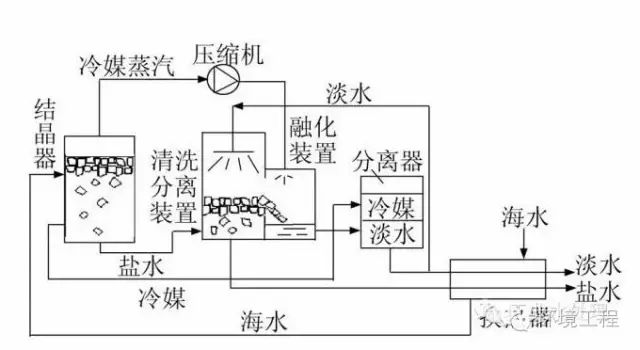

冷冻海水淡化法原理:海水三相点是使海水汽、液、固三相共存并达到平衡的一个特殊点。若压力或温度偏离该三相点,平衡被破坏,三相会自动趋于一相或两相。冷冻法,即冷冻海水使之结冰,在液态海水变成固态冰的同时盐被分离出去。冷冻法与蒸馏法都有难以克服的弊端,其中蒸馏法会消耗大量的能源并在仪器里产生大量的锅垢,而所得到的淡水却并不多;而冷冻法同样要消耗许多能源,但得到的淡水味道却不佳,难以使用。
, \$ i$ z* c9 a5 O, l" `2 P 冷冻海水淡化法工艺之预冷 海水脱气后可与蒸发结晶器内排出的浓盐水和淡化水产生热交换,预冷至海水的冰点附近。冷冻海水淡化法工艺之脱气 由于海水中溶有的不凝性气体在低压条件下将几乎全部释放,且又不会在冷凝器内冷凝。这将升高系统的压力,使蒸发结晶器内压力高于二相点压力,破坏操作的进行。显然减压脱气法适合本系统。 & N! _9 \7 {- r4 E% x& Q8 ?
蒸馏法
- T2 X$ l# p" |& q( Q* O4 F 淡化法是影响海水蒸发与结冰速率的主要因素。
+ G& i+ {9 ]6 U9 Y9 U 海水淡化法工艺之冰—盐水是一固液系统 普通的分离方法均可使冰—盐水得到分离,但分离方法不同,得到的冰晶含盐量也不同。实验结果表明减压过滤方法得到的冰晶含盐量比常压过滤方法得到的冰晶含盐量低得多。
* y4 g, E# O) f 海水淡化法工艺之蒸汽冷凝 在蒸发结晶器内,除海水析出冰晶以外,还将产生大量的蒸汽,这些蒸汽必须及时移走,才能使海水不断蒸发与结冰。
8 ?! k6 u# ~: P4 W o 反渗透法 & c1 `- W1 X q& G/ A. L
通常又称超过滤法,是1953年才开始采用的一种膜分离淡化法。该法是利用只允许溶剂透过、不允许溶质透过的半透膜,将海水与淡水分隔开的。在通常情况下,淡水通过半透膜扩散到海水一侧,从而使海水一侧的液面逐渐升高,直至一定的高度才停止,这个过程为渗透。此时,海水一侧高出的水柱静压称为渗透压。如果对海水一侧施加一大于海水渗透压的外压,那么海水中的纯水将反渗透到淡水中。反渗透法的最大优点是节能。它的能耗仅为电渗析法的1/2,蒸馏法的1/40。因此,从1974年起,美日等发达国家先后把发展重心转向反渗透法。
0 a0 \* l) T" w) J0 s1 B3 ~. C: j 反渗透海水淡化技术发展很快,工程造价和运行成本持续降低,主要发展趋势为降低反渗透膜的操作压力,提高反渗透系统回收率,廉价高效预处理技术,增强系统抗污染能力等。 9 e) K7 c$ Q. M
太阳能法
9 _% |; F0 X' l) N 人类早期利用太阳能进行海水淡化,主要是利用太阳能进行蒸馏,所以早期的太阳能海水淡化装置一般都称为太阳能蒸馏器。
7 L& |4 h3 o. ]4 ~. D7 n8 P ! c+ {4 t6 ]4 o4 R" x' a3 Q, V

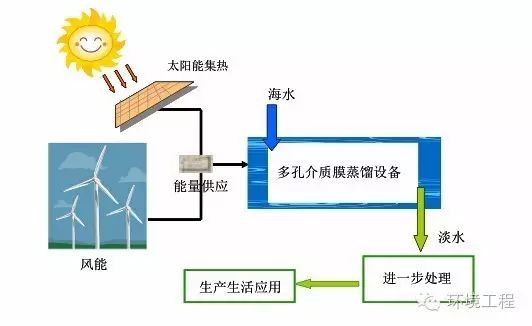

被动式太阳能蒸馏系统的例子就是盘式太阳能蒸馏器,人们对它的应用有了近150年的历史。由于它结构简单、取材方便,至今仍被广泛采用。对盘式太阳能蒸馏器的研究主要集中于材料的选取、各种热性能的改善以及将它与各类太阳能集热器配合使用上。与传统动力源和热源相比,太阳能具有安全、环保等优点,将太阳能采集与脱盐工艺两个系统结合是一种可持续发展的海水淡化技术。
2 n! ^! j* h2 { | 太阳能海水淡化技术由于不消耗常规能源、无污染、所得淡水纯度高等优点而逐渐受到人们重视。太阳能蒸馏法就是采用简单的太阳能蒸馏器。该蒸馏器由一个水槽组成,水槽内有一个黑色多孔的毡心浮洞,槽顶上盖有一块透明、边缘封闭的玻璃覆盖层。太阳光穿过透明的覆盖层投射到黑色绝热的槽底,转换为热能。因此,塑料芯中的水面温度总是高于透明覆盖层底的温度,水从毡芯蒸发,蒸汽扩散到覆盖层上冷却为液体,排入不透明的蒸馏槽中.
( F3 V$ J, ?5 Q r9 m7 _" ? M8 q 低温蒸馏

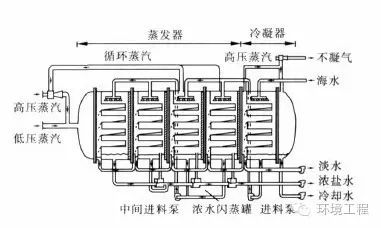

$ [: V2 d! D+ b, `. ~ 低温多效海水淡化技术是指盐水的最高蒸发温度低于70℃的蒸馏淡化技术,其特征是将一系列的水平管喷淋降膜蒸发器串联起来,用一定量的蒸汽输入首效,后面一效的蒸发温度均低于前面一效,然后通过多次的蒸发和冷凝,从而得到多倍于蒸汽量的蒸馏水的淡化过程。
% m$ H! z/ ?$ E: D) p6 s- u 2 m1 i7 F6 S' \7 A
多效蒸发是让加热后的海水在多个串联的蒸发器中蒸发,前一个蒸发器蒸发出来的蒸汽作为下一蒸发器的热源,并冷凝成为淡水。其中低温多效蒸馏是蒸馏法中最节能的方法之一。低温多效蒸馏技术由于节能的因素,发展迅速,装置的规模日益扩大,成本日益降低,主要发展趋势为提高首效温度,提高装置单机造水能力;采用廉价材料降低工程造价,提高操作温度,提高传热效率等。一种低温多效蒸馏法海水淡化设备,包括供汽系统、布水系统、蒸发器、淡水箱及浓水箱,供汽系统的生蒸汽入口置于中间效蒸发器上。工作方法为:
) I( i8 [! G) }
1 B( n7 K3 `7 A (1)布水系统对海水进行喷淋; 1 z. n! q9 g8 Y' ?, ]0 I
(2)输入生蒸汽到中间效蒸发器的蒸发管内部; 0 S. ?/ Y* U) ^ D& V6 S& ~1 s
(3)蒸汽在蒸发管内冷凝传出热量,蒸发管外吸收热量产生蒸发; ) z& N* R; a" m3 `
(4)新蒸汽输送至其两侧的蒸发管内.管外吸收热量、产生蒸发;
8 I$ ^1 Z2 m3 [7 S% X (5)各效蒸发器重复蒸发和冷凝过程;
7 ]7 D) K+ Y( Y' X+ X0 j (6)蒸馏水进入淡水箱; (7)浓盐水进入浓水箱。
2 Z( {& m! K# ~9 H$ _! b. F 多级闪蒸 9 g! [8 v. a/ {+ u

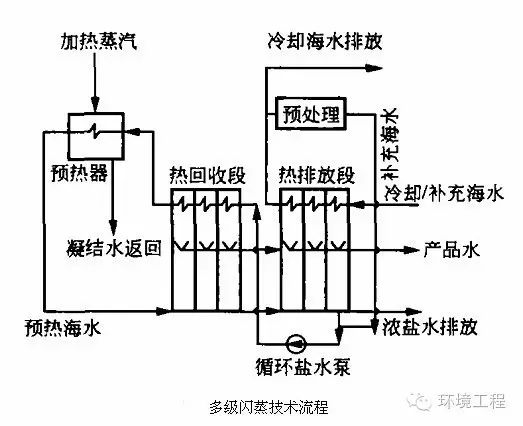

" [" u9 J/ B/ p4 ^/ T0 r 所谓闪蒸,是指一定温度的海水在压力突然降低的条件下,部分海水急骤蒸发的现象。多级闪蒸海水淡化是将经过加热的海水,依次在多个压力逐渐降低的闪蒸室中进行蒸发,将蒸汽冷凝而得到淡水。 2 \5 v& v0 P5 R. G5 c7 w8 B
目前全球海水淡化装置仍以多级闪蒸方法产量最大,技术最成熟,运行安全性高弹性大,主要与火电站联合建设,适合于大型和超大型淡化装置,主要在海湾国家采用。多级闪蒸技术成熟、运行可靠,主要发展趋势为提高装置单机造水能力,降低单位电力消耗,提高传热效率等。 + B/ A3 I$ I! h+ T% O" H
# l" x F# q* B# p: e
电渗析法

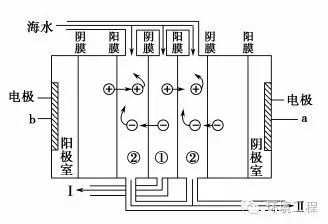

2 @6 i* `* D1 z+ |( h% w 该法的技术关键是新型离子交换膜的研制。离子交换膜是0.5~1.0mm厚度的功能性膜片,按其选择透过性区分为正离子交换膜(阳膜)与负离子交换膜(阴膜)。
$ ?/ r1 o3 P7 ^) X 电渗析法是将具有选择透过性的阳膜与阴膜交替排列,组成多个相互独立的隔室海水被淡化,而相邻隔室海水浓缩,淡水与浓缩水得以分离。电渗析法不仅可以淡化海水,也可以作为水质处理的手段,为污水再利用作出贡献。此外,这种方法也越来越多地应用于化工、医药、食品等行业的浓缩、分离与提纯。
9 D# K. r( Y$ S& _0 w" B
; Z* W |4 [+ Q# Q8 n 压汽蒸馏
. I3 v5 |5 E2 P3 o8 b' l
: P+ x! G$ A' k4 V$ E3 p; m' M% g 蒸馏法是通过加热海水使之沸腾汽化,再把蒸汽冷凝成淡水的方法。蒸馏法海水淡化技术是最早投人工业化应用的淡化技术,特点是即使在污染严重、高生物活性的海水环境中也适用,产水纯度高。
/ ?9 P6 u9 O8 o, w 与膜法海水淡化技术相比,蒸馏法具有可利用电厂和其他工厂的低品位热、对原料海水水质要求低、装置的生产能力大,是当前海水淡化的主流技术之一。
+ z6 q8 }0 r- j2 p7 l+ S# T 露点蒸发 : P3 @0 E3 B' h7 g, Z' N
露点蒸发淡化技术是一种新的苦咸水和海水淡化方法。它基于载气增湿和去湿的原理,同时回收冷凝去湿的热量,传热效率受混合气侧的传热控制。露点蒸发淡化技术是以空气为载体,通过用海水或苦咸水对其增湿和去湿来制得淡水,并通过热传递将去湿过程与增湿过程耦合,使冷凝潜热直接传递到蒸发室,为蒸发盐水提供汽化潜热,以提高过程的热效率。 8 r! K2 N( q" _6 N! F2 g/ T0 k% t7 r
真空冷冻 - G& T; u- V( N& |7 ^3 N
真空冷冻海水淡化法工艺包括脱气、预冷、蒸发结晶、冰晶洗涤、蒸汽冷凝等步骤,海水淡化水产品可达到国家饮用水标准,是一种较理想的海水淡化法。
! c8 }2 i0 y ^" d3 ^0 X, A( l 发展现状 ) ]" G2 y7 d% E# p8 |, C% v
全球海水淡化日产量约3500万立方米左右,其中80%用于饮用水,解决了1亿多人的供水问题,即世界上1/50的人口靠海水淡化提供饮用水。全球有海水淡化厂1.3万多座,海水淡化作为淡水资源的替代与增量技术,愈来愈受到世界上许多沿海国家的重视;全球直接利用海水作为工业冷却水总量每年约6000亿立方米左右替代了大量宝贵的淡水资源;全世界每年从海洋中提盐5000万吨、镁及氧化镁260多万吨、溴20万吨等。海水淡化需要大量能量,所以在不富裕的国家经济效益并不高。 ( h6 ~. X* {% z
作为水资源的开源增量技术,海水淡化已经成为解决全球水资源危机的重要途径。到2006年,世界上已有120多个国家和地区在应用海水淡化技术,全球海水淡化日产量约3775万吨,其中80%用于饮用水,解决了1亿多人的供水问题。 8 d5 s5 {' I9 P2 f$ a
“向海洋要淡水”已经形成了方兴未艾的产业。 关注机械学霸小程序,
