海底地质勘测船设备 -用于探测海底地层中的地质的仪器是

0 Q1 I6 L2 f$ K/ `' @

点击上方蓝字：张探机械，一键关注登陆

& ]) e5 T3 d$ g' y4 F. p

更多内容请登录：www.ztjxgs.com

咨询电话：0313-4080424

% n2 K3 W+ ~; F+ X* p4 G$ \

日前

: X P7 T2 ~( Y. W2 w& R

华东院自建的国内首座55米水深海上自升式勘探试验平台在青岛交付。该平台是国内作业水深最深的勘探试验平台，达到国际先进水平，为我国海上风电55米水深海域的精准地质勘察和科学试验提供重要技术支撑。

' V& r, y2 u9 c

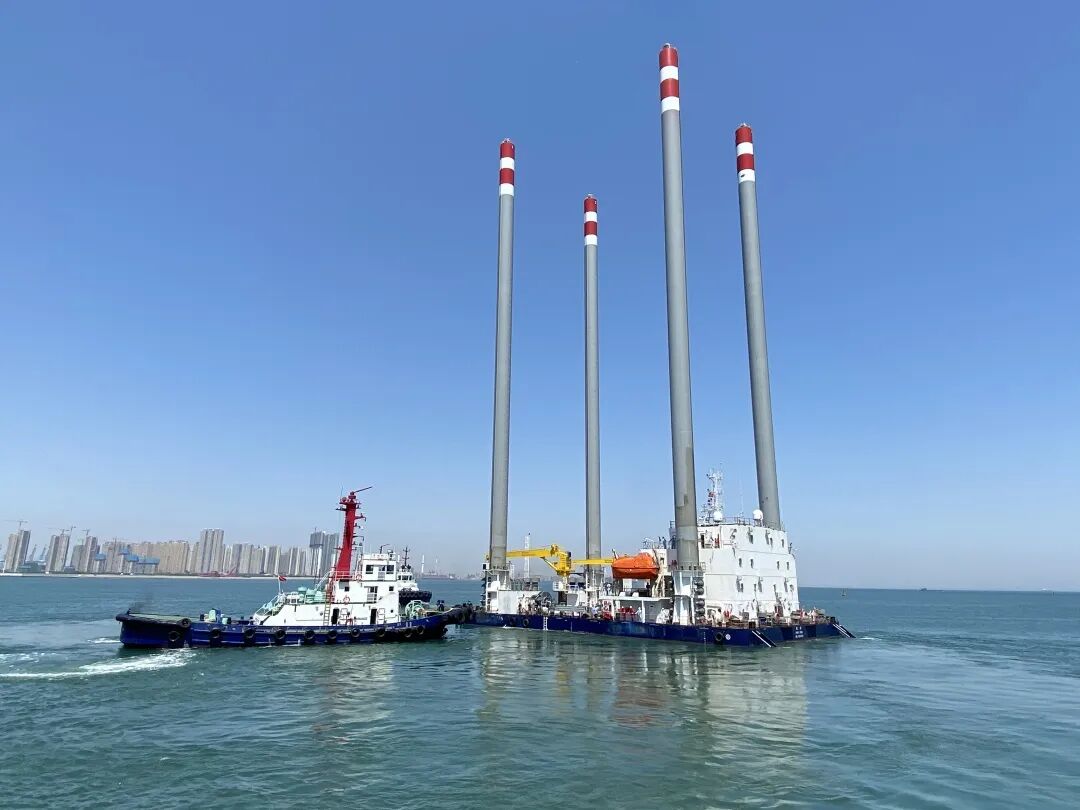

55米水深“华东院306”平台

0 Y1 P' W0 I+ _, h0 b* }

4 J, s# ` d1 p" W& L

全球最大海洋新能源勘探平台

' `% W% C Y1 `7 o& L7 r

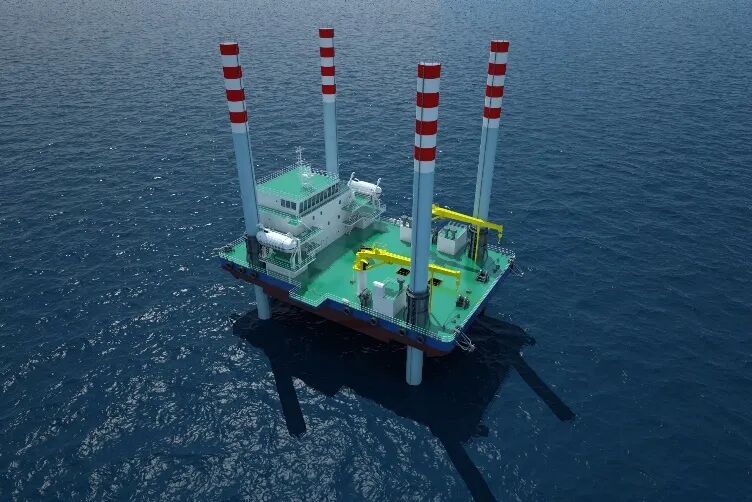

“华东院306”平台为钢质、船型、圆柱桩腿自升式海上勘探平台，可覆盖我国规划各海域风电场，是目前海洋新能源领域全球最大的综合性勘探平台。

. a8 Q$ B: }2 Q& t' c8 `

平台工作甲板面积达到1000平米，相当于两个多篮球场的面积。可提供充足的海上工程勘察和科学试验场地，设计最大作业水深为60米，可在8级风及以下正常进行高精度定位和勘探作业，在25米以浅水深作业时可抵抗100节风。

) B2 _, x4 Q8 `5 ^# ]

01

平台首次在自升式平台中采用高精度（0.2m）DP定位系统，可实现场区内快速移位和精准定位，可根据底质情况选用漂浮式或固定式作业方式。

02

+ }. I8 A3 {+ p

平台本体结构设计理念先进，水下结构采用类船型结构，可大幅减少拖带阻力，降低拖带油耗，提高平台拖航安全性。

( M4 @2 U) F) W7 V/ w

03

设计了平台专用的室内土工试验中心，可满足离岸距离较远场区的岩土试样采样-试验封闭式作业，大大降低由于运输造成试样的扰动，提高试验成果的精度。

8 v' l% F& H3 G: c

04

" I( A% F6 }" x7 ?

创新性地开发平台专用的海水淡化装置和太阳能发电装置，全面提高了平台海上作业的自存能力。

     为拓展本平台在各海域复杂环境中的适用性，华东院对其桩靴、桩腿、平台、冲桩系统等进行了全方位的研究和创新，可以覆盖我国规划各海域的勘探任务。

国际领先的海洋勘探“航母战斗群”

) z L; G% x' G4 o6 f/ a1 H! D

经过数十年海洋工程领域的探索和实践，华东院现已形成以海上自升式勘探平台为核心，以综合勘察船、海洋钻机、原位测试设备、海洋工程测量及物探仪器等系统、全面、先进海洋工程勘察装备为重要组成部分的“海洋勘探作战编队”，可以满足我国近、远海海上风电勘测需要，在国际海上风电领域处于领先水平。

综合勘察船

4 j5 s/ i! Q: @) z0 X9 ?$ D: N

华东院综合勘察船于2019年12月投入运行，船型长70m，型宽15m，型深3.2m，吨位1419吨，可同时容纳27人作业与生活，作业范围可基本覆盖我国离岸及近海海域的海洋开发。

& C4 [9 n* X0 B- W+ B- f/ w

综合勘察船配备目前全球最大反力200kN的海床静力触探系统（ROSON-200），并开发了专门用于海床式静力触探（CPT）的作业系统，可以涵盖所有常规海上勘探和测试的内容。

海上钻探装备

2 I0 p' I8 l g' B- k7 `+ b

通过20多年不断探索和创新，华东院研发了适用于漂浮式平台，具备波浪补偿、自动升降和智能调压的数字海洋钻探系统。开发了“华东院306”海上勘探平台专用、国内首台自动化XY-5DB型钻机。钻机的最大钻孔深度1500m。

9 \5 r$ ^$ x; @' z2 S) G

原位测试装备  ——国际领先水平

华东院2006年拥有潮间带静力触探设备及技术，2012年拥有潮下带静力触探设备及技术，2013年又成功研发出适用于10m水深以内浅海区域的平台式施工设备及技术。目前拥有国际先进的海床式静力触探设备，在国内海上风电领域首次使用的球形静力触探设备。

+ i! ?3 t3 j1 P) X: `# y: j9 i

测量及物探设备 ——国际先进水平

; I3 U: n1 I8 u9 f# u

华东院引进了一系列先进的海洋测量及物探设备。主要包括水深测量仪（单波束测深仪、多波束测深系统）、浅地层剖面仪、侧扫声呐、海洋磁力仪。相关设备可以进行水深测量，得到高精度海底地貌图，还可以通过物探设备勘测并绘制不同深度的海底地层剖面。

' l$ l- l, h+ U$ Y) j4 ~/ k% T

针对传统海上风电勘察装备安全性差、扰动性大和可靠度低的难题，华东院研发了适用于复杂海况的多功能固定式和漂浮式勘探系统，形成了海洋工程的成套勘察装备，实现安全、经济、可靠的海洋工程勘察。

- B( b- P% z! N# B0 _4 ]

我们的征途是向海图强、走向深蓝

. c, U6 f: J8 b% s# V8 u

依托地处沿海的地域优势，华东院是国内最早开展海洋能研究的单位之一。上世纪八十年代就设计建成了浙江江厦潮汐试验电站，并积极推进沿海滩涂及近海风电、潮流能发电、波浪能发电等海洋能综合开发利用方面的探索研究工作。在海岛综合开发、涉海基础设施、滩涂治理等领域不断开拓进取，打造了一项又一项精品工程。

& W* l" E7 O, D# R8 F9 b

截止目前，由华东院设计建成的海上风电场总规模达500万千瓦，占全国并网容量的80%以上。

在海上风电开发建设领域，通常将离岸60km以远或水深40m以深的风电场称之为深远海风电场。

2009年至2019年的十年间，我国完成了潮间带海上风电开发的起步探索和工程示范应用，以及近海风电开发的全面研究和核心技术工程全面应用，潮间带及近海风电技术已日趋成熟。为获取更多的海上风能资源，海上风电项目必将逐渐向深海、远海方向发展，呈现由近海到远海、由浅水到深水、由小规模示范到大规模集中开发的特点。

/ {6 Y) |. F4 g

依托浙江省深远海风电技术研究重点实验室、海上风电省级技术研发中心、海上风电博士后科研工作站等研发平台，华东院通过国际领先的海洋勘探装备，和大量海上风电、海底隧道工程应用实践，进行全面系统的技术攻关，深入研究了海上作业环境、海洋沉积物工程性质、水动力条件等对勘察成果质量的影响，形成测量与物探技术、海上钻探与取样技术、海洋土体测试技术、工程地质评价技术等一系列高效、经济、科学的工程勘察核心技术，为我国海洋工程建设提供了有力的技术支撑。

! |* S0 w" S0 k+ a+ V# \

获得国家授权专利63项，形成国家、行业规范标准7项，荣获省部级以上勘察、科技奖励8项，为实现海洋工程开发向深远海发展做好技术储备。

$ f' H4 o% F0 {, F& m; `3 C: {

名       称：中地装张家口探矿机械有限公司

地       址：河北省张家口市万全区兴业路20号

传       真：0313-4057987    0313-4061211

' b8 `* l) V, e3 ~# D

联系电话：0313-4080349    0313-4080424

邮       箱：ztgsxs@126.com

                1181468484@qq.com

2 [- L7 s( n& S$ d" G

网       址：http：www.ztjxgs.com

以上图片、文章来源：华东勘测设计研究院
