我国海洋油气钻井装备技术现状及展望

【摘要】：为了促进海洋油气钻井装备技术进步，加快海洋油气勘探开发装备的国产化步伐，介 绍了我国浅海及深海油气钻井装备的整体技术现状，重点对海洋动态井架、钻井泵组、管柱自动 化处理系统、升沉补偿系统、隔水管系统和水下防喷器等深水钻井核心装备进行了分析，分析结果表明国产海洋油气钻井装备与国外发达国家在装备的自动化水平、智能化水平、关键核心技术、 基础研究以及发展机制等方面还存在较大差距。最后展望了未来我国海洋油气钻井装备的发展方 向，并提出了相关发展建议: 加大科研支持力度，完善科技创新机制; 加强基础研究和配套工业 基础能力建设; 注重高端人才队伍的培养; 强化国际间的交流合作。
7 i% c5 t) ~; n, y" p
8 v2 `: T. p- r) C【关键词】：海洋油气; 海洋钻井装备; 深水钻井; 国产化; 技术现状

5 N) P; [& q1 F+ z7 [

RECRUITMENT

我国海洋油气钻井装备技术现状及展望

, z+ X) G) L* q* l2 f
0 j% P- K. i' h/ E& J

引言

, f$ K( y: O  }2 t9 z

2020 年，我国已成为世界第二大石油消费国 和第三大天然气消费国，原油对外依存度达到了创 历史的 74%，天然气对外依存度超过了 40%，能 源安全形势异常严峻。随着陆地石油资源的持续大规模开采和储量的不断减少，海洋油气资源的开发 将成为我国 “十四五”期间油气资源开发的主要增长点，而海洋钻井装备的技术水平则直接决定着 海洋油气开发的进程。目前，国内在役的深水钻井平台中，90%以上的钻井装备进口国外，这已经严 重制约了我国海洋油气勘探开发特别是深水油气开发的进程。为了促进海洋油气钻井装备技术进步，加快海洋油气勘探开发装备的国产化步伐，笔者对我国海洋钻井装备的整体技术发展现状和主要钻井装备进行了深入分析，指出了我国与国外存在的差 距和不足，并提出了后续海洋钻井装备的发展方向及发展建议。

5 Y' r' L* L5 d3 {( d

我国海洋油气钻井装备技术现状

我国海洋石油工业起步于 20 世纪 50 年代的莺 歌海。1982 年中国海洋石油总公司正式成立，标 志着我国海洋石油工业跨上新台阶。1984 年，我国自主设计、建造的国内第一座半潜式钻井平台 “勘探三号”交付使用，其最大作业水深 200 m， 最大钻井深度 6 000 m。平台钻井系统的核心装备 海洋动态井架和钻井泵由宝鸡石油机械有限责任公 司 ( 以下简称宝石机械公司) 生产配套，这是我 国最早的国产海洋钻井装备［1－2］。进入 21 世纪，随着我国海洋油气勘探开发业 务的大幅增长，海洋钻井装备技术得到了快速发 展。从技术研发模式来讲，先后经历了仿制、部分研制、自主研制和创新研制 4 个阶段［3］。从技术路 线而言，由早期的机械传动和直流电驱动技术逐步发展为交流变频电驱动和液压驱动等先进技术，并不断向自动化及智能化方向延伸。国内部分油气钻井装备制造企业目前已经具备了浅水海洋钻井装备的设计制造和总包集成能力，正在向深水钻井装备 领域不懈探索。
1. 1 浅水钻井装备技术现状

浅水钻井平台一般适应的工作水深为 150 m 以 内，主要包括坐底式平台、导管架平台和自升式平 台等，也包括浅滩和人工岛等作业模式的固定平 台，其配套的钻井设备主要为模块钻机或钻修机。其中，导管架平台和坐底式平台的钻井系统装备已 经全部实现了国产化。国内宝石机械公司于 2002 年为中海油 “惠州 19－3”平台自主研制了我国首 台 7 000 m 成套海洋模块钻机，目前的四川宏华石油设备有限公司和兰州兰石石油装备工程有限公司等已具备了钻深 9 000 m 及以下模块钻机的供货能 力，特别是国产变频器自 2015 年开始陆续在海上 获得应用，打破了西门子和 ABB 等国外公司的长 期技术垄断。宝石机械公司已累计交付海洋模块钻 修机系统 90 余套，占国产海洋钻修机交付数量的70%以上，是我国海洋钻修机领域的技术引领者， 可提供钻深 12 000 m 及以下的海洋模块钻机。自 升式平台钻井系统的塔式井架、绞车和钻井泵等常规设备国内均可自主生产，宝石机械公司曾在 2010—2015 年完成了 6 套 91. 5 m( 300 ft) 自升式钻 井平台 EPC 总包， 所用钻井系统装备均自主生产; 大连辽河重工( 现已破产重组) 在 2011—2015年自主建造了2座91. 5 m( 300 ft) 和121. 9 m( 400 ft) 自升式钻井平台，钻井系统装备也全部国产，但未 配置全套管柱自动化处理系统，仅配套了铁钻工、液压吊卡和动力卡瓦等单元设备。总体来看，浅水钻井装备国内企业基本可以实现自主生产配套［4］。

! _% j4 ~  E) e) {1 b; ~1. 2 深水钻井装备技术现状

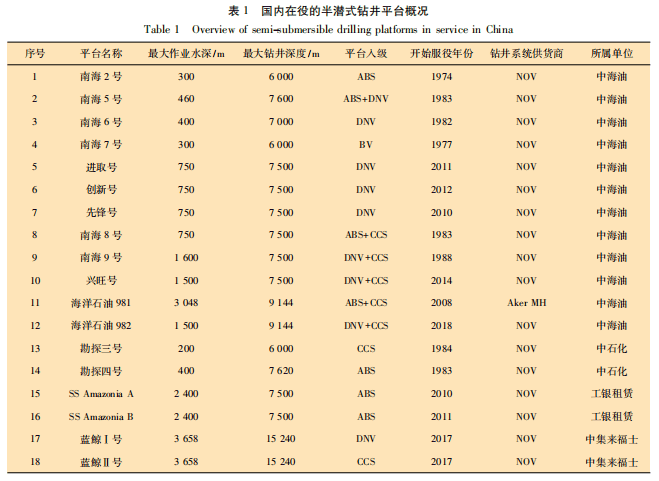

深水钻井平台主要包括张力腿平台 ( TLP) 、立柱式平台 ( SPAＲ) 、半潜式平台和钻井船等。随着工作水深的不断增加，TLP 平台和 SPAＲ 平台 在适应性及经济性等方面已经没有优势，当前全球主流的深水和超深水钻井平台主要以半潜式平台和钻井船为主。国内在役的半潜式钻井平台共有 18 座，其中中海油 12 座，中石化 2 座，工银租赁 2 座，中集来福士 2 座，如表 1 所示。除南海 2 号平 台的钻井泵、勘探三号平台的井架和钻井泵为国产 外，其余钻井装备均由国外提供。钻井船方面，上 海船厂 2012 年为荷兰 OOS Energy 公 司 建 造 了 “TIGEＲ－ 1” 号深水钻井船，其最大作业水深为 1 524 m，最大钻井深度为 10 000 m，搭载的钻井系统设备中，升沉补偿系统、顶驱和管柱处理系统等设备进口国外，其余的井架、绞车和钻井泵等常 规设备由四川宏华石油设备有限公司提供。

国际上半潜式钻井平台已发展到第七代，其显 著特点是采用 DP3 动力定位，双井口作业模式，配 备双钻井提升系统，作业水深超过 3 658 m，最大钻井深度超过 12 192 m。目前全球最先进的半潜式钻井平台为中集集团烟台来福士船厂建造的 “蓝 鲸Ⅰ号”和 “蓝鲸Ⅱ号”超深水半潜式钻井平台。该平台以 Frigstand D90 为基础设计，由中集来福 士完成详细设计和建造，主要钻井设备全部进口美 国 NOV 公司，其最大特点是采用双井口油缸举升 式全液压钻井系统，作业效率可提升 30%［5］。

- V& D7 Y$ ^$ \$ U% l9 N3 m, B! ^1. 2. 1 海洋动态井架

海洋动态井架主要有单井架、一个半井架、主 辅井架和双主井架等 4 种，目前国际上主流的深水钻井平台或钻井船均采用双联井架模式。双联井架 通常分为两种: 一种为全液压双联井架，是挪威Aker MH 公司的专利产品; 另一种为变频绞车提升 的双联塔式井架，是美国越洋钻探公司 ( Trans- ocean) 的专利产品。全液压双联井架采用多组液 压油缸提升系统，代替了传动的绞车提升系统，具有体积小、质量轻、噪声低、自动化程度高以及安 全性好等优势。目前国内还未自主建造过此种井 架。四川宏华石油设备有限公司在 2012 年曾为 “TIGEＲ”钻井船提供了 1 套额定载荷 6 750 kN 的深水塔式井架，但未进行工程应用; 宝石机械公司2018 年承担了国家工信部项目 “第七代半潜式钻 井平台创新专项”，已完成了额定载荷 11 500 kN 的双联塔式井架设计，但未投入建造［6］。

1. 2. 2 钻井泵组

目前的浮式钻井平台或钻井船通常配套 4 ～ 5 台 1 617 kW ( 2 200 hp) 高压钻井泵或 3 ～ 4 台 2 205 kW ( 3 000 hp) 高压钻井泵。国内大功率高压钻井泵技术比较成熟，宝石机械公司在 2005 年 研制出了国内第一台 1 617 kW 三缸高压钻井泵， 2010 年研制出了国内第一台 2 205 kW 三缸高压钻 井泵，近几年又先后开发了 1 617、2 205 kW 五缸高压钻井泵，年产量达 600 台以上，是国内最大的钻井泵供应商; 四川宏华石油设备有限公司也开发 了 1 617 kW 三缸高压钻井泵和 1 764 kW 五缸高压钻井泵; 兰州兰石石油装备工程有限公司也具备 1 617 kW 三缸高压钻井泵的供货能力。

1. 2. 3 钻柱升沉补偿系统

钻柱升沉补偿系统主要用于克服波浪上下升沉 运动对钻柱产生的影响，维持钻柱底部的恒定钻 压。钻柱升沉补偿系统按照其安装位置和结构形式，通常可分为游车补偿、天车补偿、绞车补偿和 死绳补偿 4 种类型; 按照动力供应模式可分为主动补偿 ( AHC) 、被动补偿 ( PHC) 和半主动补偿( SAHC) 3 种类型［7］。目前浮式钻井升沉补偿技术主要被欧美发达国家所垄断，如 Aker MH 公司、 NOV 公司和 Control Flow 公司等，国内仅有宝石机械公司先后研制过 120 t 游车补偿、450 t 天车补偿和 1 103 kW ( 1 500 hp) 绞车补偿样机，并在 2017 年为 “海洋地质十号”船生产过 1 套补偿能力为 40 t 的被动式游车补偿装置，其他装备制造厂家也有相关研究，但均没有生产制造和应用业绩。

, \5 P, k& l8 L4 P4 e* c5 Q

• 2. 4 管柱自动化处理系统
  % h' |) Y. t  m) t1 ^
  : R( a+ u. E% |% Z: w8 q6 O



管柱自动化处理系统主要用于代替人工实现管 柱的运输、上卸扣和排放等作业，是现代自动化、 智能化钻井的关键技术和配套装备。目前固定式平 台配套的海洋模块钻修机已开始配套部分管柱自动化处理单元设备，如铁钻工和二层台排管机械手等。用于深水作业的浮式钻井平台或钻井船配套的 管柱自动化处理系统，通常可分为桥式排管系统和 柱式排管系统两种，且带有离线建立根功能，其技术目前主要被 NOV 公司、Aker MH 公司和 Hydra- lift 公司所垄断，国内各大企业还不具备系统化供货能力，仅能提供部分单元设备。其中宝石机械公 司生产的折臂抓管吊机、轨道式铁钻工、动力猫道 和二层台排管机械手等管柱处理系统设备已在海上 实现了工程应用［8］。


: J( c5 R. T1 _3 ?+ n; G# z4 H

我国海洋油气钻井装备与国外的差距

& S. a! S- |9 w/ U, m2 N* a2. 1 钻井装备自动化、智能化水平较低

钻井装备的自动化、智能化水平与钻井效率和作业成本息息相关，也事关操作者的人身安全。其中钻井集成控制系统和自动化管柱处理系统是钻井装备自动化水平的最直接体现。美国的 NOV 公司早在 20 世纪 80 年代就已经开发出了立柱式全套海 洋排管系统，主要设备包括柱式排管机、动力指 梁、铁钻工、钻台机械手、动力猫道和抓管吊机 等，与其配套的是 “cyber base”司钻集成控制系 统。挪威的 Aker MH 公司也在 20 世纪 90 年代开发 了桥吊式全套海洋排管系统，主要设备包括二层台排管机械手、动力指梁、鹰爪机、铁钻工、低位导 向臂、动力猫道和折臂抓管机等，搭配的是 “drill view”司钻集成控制系统。这些设备优先在英国北 海、墨西哥湾和西非等海域得到了批量应用，减轻 了工人的劳动强度，提高了作业效率和作业安全 性［12］。

德国海瑞克公司于 2010 年推出了 TI－350T 陆 地全液压自动化钻机，该钻机可以实现地面水平建 双立根作业，通过液压机械手臂直接将钻柱举升至 钻台面，并通过液压顶驱完成钻柱连接，无需二层 台，整个管柱处理系统路线短，安全性高，省时省 力［13］。同时该钻机井架采用了先进的液压油缸伸 缩模 式，可 确 保 提 升 速 度 和 效 率。意 大 利 的 Drillmec 公司在 2006 年就推出了 HH350 全液压自动化钻机，该钻机的钻具提升和下放运动通过举升 液缸来实现。钻机井架采用柱式结构，具有自升能 力，由单液缸驱动井架的伸缩，液压顶驱具有伸缩功能，可在井眼与鼠洞之间水平移动，以实现在鼠 洞与井眼间移送管柱。同时该钻机还采用了垂直管架输送系统以及扇形的立根盒布置，立根区安装有两个可上、下移动的排管机，可实现管柱自动化操 作。该钻机目前已在全球销售 100 多台［14］。

美国的斯伦贝谢公司最新研制了一款名为FUTUＲE ＲIG 的未来智能钻机，其控制系统设置有两个前后错位排放、高低位分别布局的主、辅司钻 操作台，二层台配置了多个机械手，司钻系统内置 各种传感器超过 1 000 个，可以对钻机进行全方位的自动监测。斯伦贝谢公司还开发了 “DrillPlan” 操作平台，可以实现整套钻机的虚拟数字化控制，自动化和智能化水平较高。美国 NOV 公司开发的“eHawk”专家故障诊断系统具有在线技术支持、 故障诊断、远程监视及维护提醒分析等功能，可贯 穿钻机的全生命周期［3］。

由于我国基础工业的起步较晚，加之国外的技术垄断和封锁，海洋钻井装备的自动化和智能化技术起步较晚且发展缓慢。宝石机械公司和四川宏华石油设备有限公司等企业先后开发出了一系列海洋 管柱自动化处理设备，但是仅在陆地实现了配套应用，还没有真正实现全套海洋管柱自动化处理系统的工业应用。在液压钻机方面，宝石机械公司虽然 2017 年交付了我国首套海洋全液压钻探系统，该钻探系统具备一定的自动化水平，但提升能力仅为 60 t，最大水深+钻深为 600 m，技术难度远低于国 外的全液压自动化钻机。国内在役的海洋钻井平台自动化和智能术水平普遍较低，远远落后于国外发达国家。目前中海油 在 用 的 钻 井 平 台 中， 仅 有 HYSY941 /942 和 HYSY981 /982 等近几年新建的高端钻井平台配置 了全进口的自动化管柱处理系统和司钻集成控制系 统，但这些自动化装备大多都是国外 20 世纪 90 年 代或 21 世纪初的技术，自动化水平相对较低。而 被誉为全球最先进的超深水半潜式钻井平台 “蓝 鲸Ⅰ号”，其主要钻井设备均来自美国 NOV 公司，其配套的柱式自动化排管系统等先进设备国内还不 具备设计制造能力。
2. 2 高端海洋钻井装备核心技术未掌握在海洋装备领域，欧洲等西方发达国家以研 发、建造深水和超深水等高附加值海洋工程装备为 核心，掌握了高端海洋油气勘探开发装备设计、制 造及关键件集成配套技术，特别是在装备的集成化和智能化方面形成了一定的技术垄断态势。与国外相比，我国海洋钻井装备在一些关键核心技术上仍 然不够成熟，特别是适用于深水和超深水钻井作业 的关键设备，如全液压钻探系统集成设计技术、海 洋柱式排管机、天车补偿/死绳补偿装置、水下防 喷器及控制系统、大型液压控制系统及液压泵站、 海洋钻井隔水管系统集成配套技术、智能化集成控 制技术，以及液压油缸、水下传感器和水下接头等关键零部件。要掌握这些技术还需要花费数年甚至 数十年进行探索、研究和实践［15］。
9 M0 w  u' U& _! w4 Y2 o; m; Y2. 3 海洋装备基础研究不够深入

国外对海洋钻井的技术研究已超过 120 a，其 基础研究扎实，技术水平先进，装备工艺成熟，且工程应用经验丰富。我国自 20 世纪 60 年代才开始海洋油气的开发，为了快速追求效益，多以模仿和 集成为主，虽然起点相对高一些，但基础技术的研究仍然不够，比如应用于海洋领域的高端金属材 料、工程材料、防腐材料以及用于自动化控制的变 频器、芯片、水下电液插头和脐带缆等技术仍然比 较薄弱，对于产品现场应用经验也不足。

9 x% m+ c" c9 w% _. f2. 4 海洋装备产业化发展机制不健全

国外的海洋装备研发制造企业自研发立项开 始，就与最终油田公司和作业方建立战略联盟，实 现深度合作，较好地解决了海试和产业化推广问 题。而国内由于体制与机制各方面问题的制约，用 户往往从当前收益和固定资产投入角度来考虑，不 愿意承担相应海试风险，导致了国内众多的海洋新 产品虽被研发出来但没有用户依托，无法完成海试 和推广应用。这样不仅没有促进技术发展，反而导 致装备制造企业失去技术研发的积极性，形成恶性 循环。好在近年来，国家层面也看到了问题的症结所在，一些激励与免责等政策相继出台，产、学、 研、用一体化结合已经逐步开始。

' R2 h& `' m1 n' ~" q0 Y0 H
, u: S& y. G; Q4 U- }9 M  Z

我国海洋油气钻井装备的发展方向

3. 1 浅水钻井装备逐渐向标准化发展
目前我国浅水海洋钻井装备技术已经比较成 熟，并且形成了系列化开发和完全国产化制造，但 产品定制化多，用户特殊要求多，这样既不利于装 备制造企业的生产组织，也不便于用户的设备管理 和配件集中采购。目前各钻井装备企业都在积极推进标准化和模块化技术的发展。
3. 2 自动化和智能化发展已成定局
+ J6 H* Q$ |7 e2 Y1 v, y% K! q从钻井装备的总体发展趋势分析，结合 HSE 相关要求，自动化和智能化是大势所趋。国外新建的钻井平台全部配套了自动化管柱处理系统、智能 司钻控制系统和云数据分析系统等，部分装备已具 备了一键自动操作和无人值守作业功能。国内的海 洋模块钻修机也开始逐步配套自动化管柱处理系统等，海洋钻井装备的自动化和智能化已全面开启。
3. 3 深水化发展是大势所趋
3 }( n+ c0 j; H  k1 ~据 Global Data 统计数据，2018—2025 年，全球海洋油气投资 60%以上分布在深水区和超深水 区，全球排名前 50 的超大型油气开发项目，75% 是深海项目，70%以上水深超过 1 000 m。国内目 前已探明可开发的油气资源中，陆地占 42%，海 洋油气资源中深海占 82%，因此专家提出，中国油气增长看海洋，海洋油气增长看深海。随着国家海洋强国战略的深入推进以及保障国家能源安全的 需要，海洋深水油气开发已成定势，海洋钻井装备的深水化发展也是大势所趋［16－17］。
( u' X( F# V2 |3. 4 绿色环保节能发展将不断加快
3 t* b! b" i7 S( P7 w) w目前传统的海洋钻井装备在动力消耗、震动噪 声、固废排放和地层污染等方面对环境保护带来诸 多挑战，随着国家在海洋环保和绿色发展方面出台 的一系列政策，未来海洋钻井装备的绿色、环保和 节能化发展步伐将不断加速。国内已经有企业在开发钻井液零排放系统、海洋固废物处理系统和海洋水处理系统相关装备。
2 B* M! X5 p7 b9 |2 T' Q

  u9 ?7 D+ O, f

发展建议

. U* G! w: U1 T0 @4. 1 加大科研支持力度，完善科技创新机制
建议国家层面应持续稳定地支持高端海洋油气钻井装备的科技研发立项，特别是海试试验及推广 应用等方面，可设立专项资金，滚动立项支持。应建立健全保障海洋装备研发的体制与机制，建立鼓 励和激励企业开展自主创新的制度，形成面向行业内外，集产、学、研、用为一体的开放式协同创新研发体系; 建立用户单位对新装备新技术试验应用 的激励措施和免责体制，解除用户后顾之忧，鼓励 其主动参与新产品推广，助推海洋装备国产化。

& P7 r0 q1 H$ ~4. 2 加强基础研究和配套工业基础能力建设
应进一步加强高强度钢材、高温高压密封件、 海洋防腐和震动噪声等基础性技术研究，为高端海 洋装备的研制提供基础保障。要加大海洋油气钻井装备设计、制造和配套产业等工业基础能力建设， 加快建设国家级深水油气开发装备海试平台，为海 洋新装备工业化应用提供试验依托。

3 F$ H' H( V, K  B* U4. 3 注重高端人才队伍的培养
应加快引进和培养一批专业水平高、创新能力 强的高级科研人才队伍; 培养操作技术熟练、专业 技能高超的高级技能人才队伍。为高端人才提供专项资金，鼓励其采取多种形式促进科技成果转化。
% \1 i/ l$ S# l5 i  j4. 4 强化国际间的交流合作
3 h0 v: s# ]; b4 z6 a大力开展多层次、多渠道、多模式的国际间技 术交流，积极参与国外标准的制订与修订，加强与国外高新技术企业合作，通过技术引进、技术转让 和合资合作等多种形式，带动我国海洋油气钻井装 备的技术进步［18］。

, M6 {% O5 b/ e& V5 S/ B( T+ E05

结束语

深海原油的勘探与开发是一项高投资、高技 术、高风险的系统工程，深海油气钻井装备的国产 化任重而道远。目前，国家层面已经全面吹响了海 洋油气勘探开发的号角，相信在不久的将来，在油气资源丰富的南海最深处，也有我国自主设计建造 的完全国产化的海洋钻井平台作业的身影。
