海底测绘仪器 -海洋地形测量

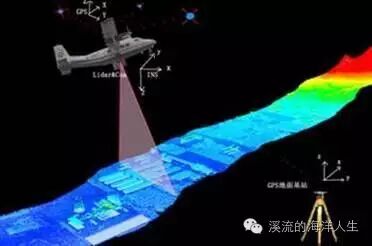

海洋测量装备haiyung celiang zhuungbei海洋测量装备（marine survey equipment）为实施海洋测量所编配的船艇、仪器设备和软件系统的总称。主要包括测量船艇、海洋测量数据处理装备。用于采集、处理与分析海洋环境数据，为生产海图及其他测绘产品，提供海洋区域地理空间信息，为国防建设和经济建设提供测量保障。海洋测量装备多配置于专业测量部门，固定在测量船专业舱位或机动实施海岸和海域测量，其管理、使用和维护，须适应海上特殊的环境条件，在可靠性、可维修性，以及防震动、防潮湿、防海水腐蚀等方面有严格的要求。主要类型有：①测量船艇。用于获取和处理各种海洋信息的船只。按船舶吨位分为大型测量船、中型测量船和小型船艇。大型测量船配备有测量艇或直升机。②水深测量装备。用于海洋和内陆水域的水深测量，获取水的深度数据。主要设备有：回声测深仪、多波束测深系统、机载激光测深系统、简易测量器具。③地貌测量装备。用于海底地貌形态和水下障碍物探测，生成海底表面和海床图像数据。有侧扫声呐、干涉声呐和浅地层剖面仪等。海岸地形测量装备用于测量海岸带地形图，主要有经纬仪、水准仪、全站仪、GPS接收机、电子平板仪和航空摄影测量系统等。④海洋重力与磁力测量装备。用于采集海域重力异常和磁场要素数据。分为摆仪、摆杆型海洋重力仪、轴对称型海洋重力仪和振弦型海洋重力仪，海底重力仪，海洋核子旋进磁力仪、海洋铯光泵磁力仪和海洋磁力梯度仪。⑤定位与测距装备。用于各种测量对象的位置、距离和高度确定。有六分仪、水下声标、陆基无线电定位和卫星定位系统接收设备，全站仪、光电测距仪、经纬仪和水准仪等。⑥辅助测量装备。用于辅助或补充观测海洋环境参数，如验潮仪、声速仪、涌浪滤波补偿器、测深锤、采样器和采水器等小型仪器；测量自动化系统，实施测量业务的技术集成管理，根据组成结构不同大致可分为：便携机型、组合式和综合控制台三类。⑦软件系统。用于对测量数据的处理和管理等。典型的海洋测量装备是随着声学和光学技术发展起来的。从1807年开始，科学家开始构思利用声波反射测量水深，1920年后，回声测深仪批量投入使用。20世纪中期以后，为提高测深精度，窄波束测深仪、多波段测深仪、换能器并联的测深仪相继问世。20世纪70年代开始，多波束测深系统开始用于水深测量，使单条测线变为高分辨率的条带状观测，是回声测深发明以来的又一次重大进展。测深记录由模拟形式转变为数字形式。80年代以后，机载激光测深系统实现实用化；一些集成测量设备出现，例如可同步测量水深和海底图像的干涉声呐，组合式的深海侧扫声呐/浅地层剖面仪/干涉条带测深系统等。中国于50年代开始设计制造测深仪、无线电定位仪，70年代研制成功海洋重力仪。至21世纪初，已具备包括大型综合测量船在内的各种类型测量船艇和回声测深仪的系列产品；开展了多波束测深、机载激光测深设备的研制与实验。海洋测量搭载平台除了常规的测量调查船之外，将向船载、机载、星载三位一体的方向发展。海洋测量仪器将朝着小型化、数字化、智能化方向发展。【资料来源】本文来自中国大百科全书出版社出版的《中国海军百科全书（第二版）军事海洋环境门类分册》，由海司编研部主编，刊发在《海洋测绘》2016年第5期内。其他公众平台如若转发本文，请务必备注出处。相关阅读推荐：
